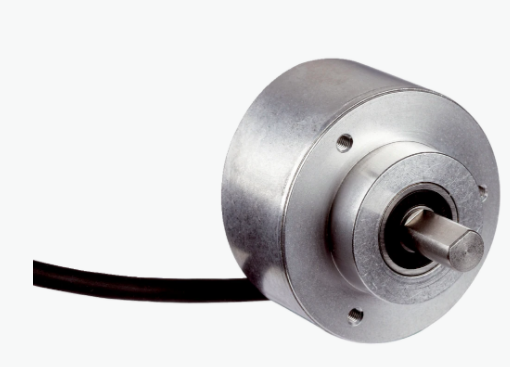

德国SICK施克编码器DFS60B-S4EK02048
同款产品型号
DFS60B-S4EL02048
订货号:
1050703
DFS60B-S4EC02048
订货号:
1038077
DFS60B-S4EM02048
订货号:
1037417
DFS60B-S1 EK02048
订货号:
1037255
DFS60E-S4EK02048
订货号:
1051492
DFS60B-S4CK02048
订货号:
1037317.
DFS60B-S4EA02048
订货号:
1037272
DFS60B-S4AK02048
技术参数
通讯接口 增量式
通信接口详情 HTL / Push pull
信号通道数量 6 通道
初始化时间 40 ms
输出频率 ≤ 600 kHz
负载电流 ≤ 30 mA
功耗 ≤ 0.5 W (无负荷)
连接类型 电缆, 8 芯, 通用, 1.5 m 1)
供电电压 10 ... 32 V
参考信号，数量 1
参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接
极性反接保护 ✔
输出端短路保护 ✔ 2)

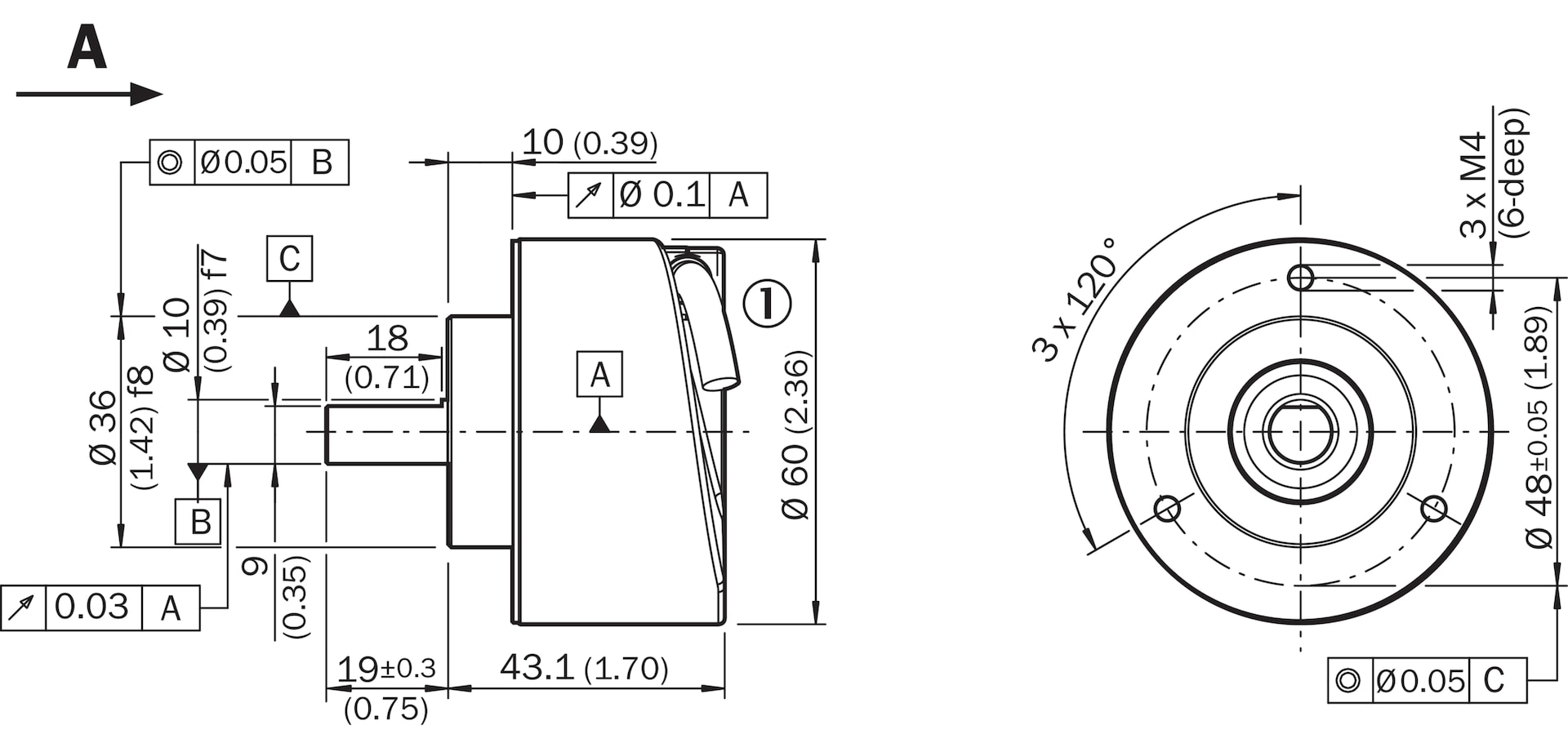

机械规格 实心轴, 夹紧法兰
轴直径 10 mm
直线轴承 19 mm
重量 + 0.3 kg
材料、轴 不锈钢
材料，法兰 铝
材料、外壳 压铸铝
启动转矩 0.5 Ncm (+20 °C)
工作转矩 0.3 Ncm (+20 °C)
軸負荷
80 N (径向)
40 N (轴向)
工作转速 ≤ 9,000 min⁻¹ 1)
转动惯量 6.2 gcm²
轴承使用寿命 3.6 x 10^10 转
角加速度 ≤ 500,000 rad/s²
