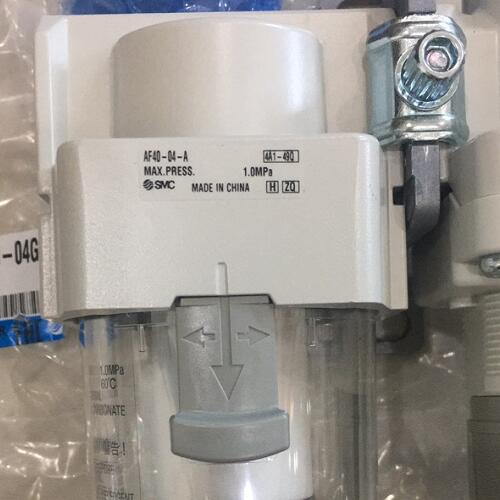

AF40-04D-D简单介绍SMC空气过滤器
参数作用:
通过手动操作，将排水活门!1向左回转，被连动的活塞u向下方移动，密封件!0的密封打开，冷凝水也可排出。
浮子式自动排水器 D N.O.(常开)无加压时冷凝水排出
杯体 - 聚碳酸酯杯
排水出口可选项a - 带排水活门
带逆流功能 无逆流功能
使用流体 空气
使用流体温度 -5～60 ℃
耐压试验压力 1.5 MPa
使用压力 1 MPa
自动排水器使用压力N.C. 0.15 MPa
即使杯体q内的压力被排出，弹簧y仍使活塞u保持向上方移动的状态。
以此密封件!0也保持密封状态，杯体q内部与外部空气被切断。所以，即使杯体q内有滞留的冷凝水也不会排出。
即使杯体q内压力增加，弹簧y的力和杯体q中的压力仍可使活塞u保持向上移动的状态。
自动排水器使用压力N.O. 0.1 MPa
过滤精度 5 μm
压缩空气洁净等级 ISO8573-1:2010[6:8:4]
冷凝水贮存量 45 cm³
杯体保护罩 标准配备(聚碳酸酯)
指示器 - 无指示器
流动方向 - 流动方向:左→右
排水出口可选项b - 无倒钩接头的排水活门
表示单位 - 产品的表示单位:MPa,℃
从而使得密封件!0也保持密封状态，杯体q内部与外部空气被切断。此时、杯体q内冷凝水未聚积的状态下、浮子w由于自重下降、通过导杆连接的
浮子w靠浮力上升，阀板t不密封，使得杯体q内的压力进入腔室i内。从而使得活塞u克服腔室i内的压力及弹簧y的力，向下方移动。
密封件!0的密封打开，杯体q内滞留的冷凝水从排水活门!1向外部排出。
