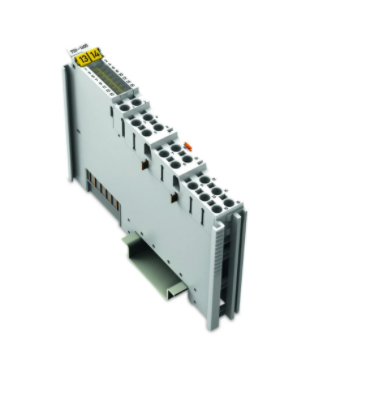

wago万可16-通道数字量输入模块
该数字量输入模块具有16个通道，且宽度仅为12mm (0.47英寸)。
它会接收来自数字现场设备(例如：传感器、编码器、开关或接近传感器)的二进制控制信号。
该模块具有直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)，只需将单股导线插入接线单元即可完成接线操作。
需要使用2.5 mm批头(210-719)操作工具，来打开直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)连接。
每个输入通道均带有抗干扰RC滤波器(时间常数为3.0 ms)。
绿色LED指示灯显示每个通道的信号状态。
现场层和系统层之间经电气隔离。
数字量输入点数 16
通道数量(模块) 16
信号类型 Digital
信号类型(电压) 24 VDC
传感器连接 16 x (1线)
输入特性 高电平触发
输入滤波(数字量) 3ms
连接技术：输入/输出 16 x Push-in CAGE CLAMP® (inputs)
连接类型1 输入
单股导线 0.08 … 1.5 mm² / 28 … 16 AWG
细多股导线 0.25 … 1.5 mm² / 22 … 16 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inches
物理数据
宽度 12 mm / 0.472 inches
高度 100 mm / 3.937 inches
深度 69 mm / 2.717 inches
距DIN导轨上边缘的深度 61.8 mm / 2.433 inches
信号(0)各通道典型输入电流 0.6mA
信号(1)各通道典型输入电流 2.3mA
信号(1)各通道*小输入电流 2.1mA
信号(1)各通道*输入电流 2.4mA
信号电压范围(0) −3 … +5 VDC
信号电压范围(1) 15 … 30 VDC
*输入数据宽度(内部) 16Bit
供电电压(系统) 5 VDC; 通过数据触点
电流消耗(5 V系统电源) 25mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
隔离 500 V系统/现场
指示灯 LED (1-16)绿色：DI 1 … DI 16状态
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
