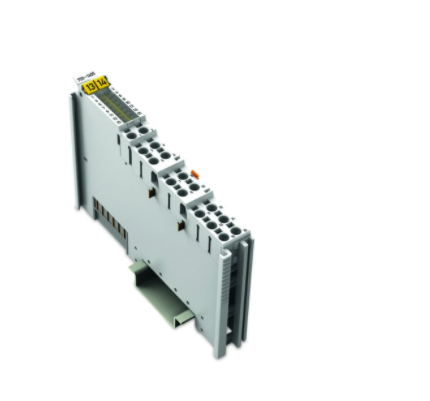

750-1504订货号wago数字量输出模块
该数字量输出模块具有16个通道，且宽度仅为12 mm (0.47英寸)。
它可将自动化设备的二进制控制信号传输到所连接的执行器(如电磁阀、接触器、发送器、继电器或其他电气负载)上。
现场层和系统层之间经电气隔离。
需要使用2.5 mm批头(210-719)操作工具，来打开直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)连接。
该模块具有直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)，只需将单股导线插入接线单元即可完成接线操作。
绿色LED指示灯显示每个通道的信号状态。
连接技术：输入/输出 16 x Push-in CAGE CLAMP® (outputs)
连接类型1 输出
单股导线 0.08 … 1.5 mm² / 28 … 16 AWG
细多股导线 0.25 … 1.5 mm² / 22 … 16 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inches
物理数据
宽度 12 mm / 0.472 inches
高度 100 mm / 3.937 inches
深度 69 mm / 2.717 inches
距DIN导轨上边缘的深度 61.8 mm / 2.433 inches
数字量输出数量 16
通道数量(模块) 16
信号类型 Digital
信号类型(电压) 24 VDC
执行器连接 16 x (1线)
输出特性 高电平触发
每通道输出电流 0.5A
输出电流 短路保护
*开关频率 1 kHz
负载类型 阻性,感性,灯具负载
*输出数据宽度(内部) 16Bit
供电电压(系统) 5 VDC; 通过数据触点
电流消耗(5 V系统电源) 40mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
电流消耗，现场供电(模块无额外负载) 29mA
隔离 500 V系统/现场

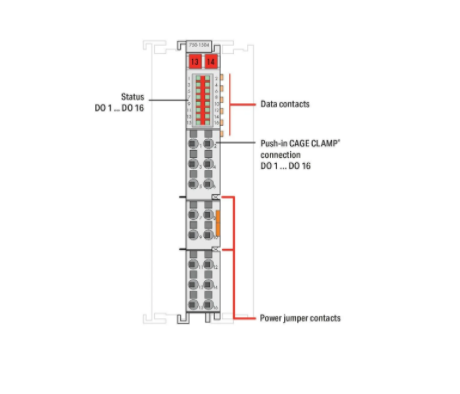

指示灯 LED (1-16)绿色：DO 1 … DO 16状态
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
750-1504订货号wago数字量输出模块
