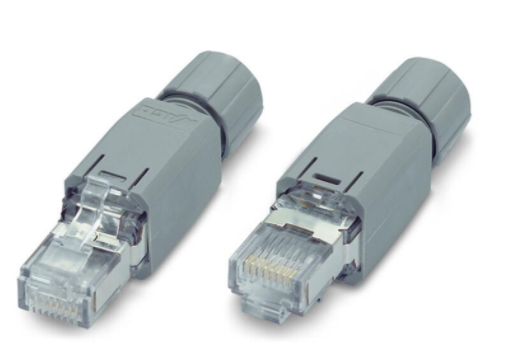

现场装配750-976 万可连接器
PROFINET RJ-45 连接器, IP20; ETHERNET 10/100 Mbit/s; 进行现场装配
RJ-45连接器可灵活应用于工业、办公、楼宇布线。
紧凑型RJ-45连接器采用IDC连接技术，便于现场装配。
连接导线时无需借助任何工具。该连接器符合所有相关标准，适于连接单股导线和多股绞合导线。
该连接器满足类别5e的要求。
连接类型 RJ-45插头
极数 8
电缆进线方向与装配方向之间的角度 0°
通信/现场总线 PROFINET
编码 PROFINET
波特率 -
绝缘电阻 (100 V) > 1 GΩ
接触电阻 (线 – IDC) < 1 mΩ；(股 – IDC) < 5 mΩ
接线参数
连接类型1 IDC触点
单股导线 0.13 … 0.24 mm² / 26/1 … 23/1 AWG
多股绞合导线2 0.14 … 0.36 mm² / 26/7 … 22/7 AWG
物理数据
宽度 14 mm
高度 14 mm
深度 59 mm
机械参数
屏蔽材料 黄铜(CuZn)；热浸镀锡3 μm；屏蔽连接：大面积 > 180°
连接要求(允许的电缆类型) Cat. 5e
可连接护套电缆直径 4.5 … 8 mm
外壳材料 塑料
触点材质 青铜(CuSn6)
触点镀层 在1.2 µm镍镀层上镀有> 1.2 µm金镀层
*插拔次数 1,000
重量 13.4g
环境要求
工作环境温度(运行时) -20 … +70 °C
环境温度(储存) -40 … +85 °C
防护类型 IP20
相对湿度(无冷凝) 95%
