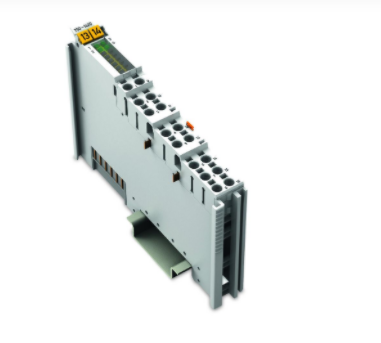

德国wago四通道数字量输入模块750-1420
产品详情
该3线制数字量输入模块具有4个通道，且宽度仅为12 mm(0.47英寸)。
它会接收来自数字现场设备(例如：传感器、编码器、开关或接近传感器)的二进制控制信号。
该模块具有直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)，只需将单股导线插入接线单元即可完成接线操作。
每个输入通道均带有抗干扰RC滤波器(时间常数为3.0 ms)。
绿色LED指示灯显示每个通道的信号状态。
现场层和系统层之间经电气隔离。
需要使用2.5 mm批头(210-719)操作工具，来打开直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)连接。
数字量输入点数 4
通道数量(模块) 4
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
电流消耗，现场供电(模块无额外负载) 2mA
隔离 500 V系统/现场
指示灯 LED (1-4)绿色：DI 1 … DI 4状态
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
接线参数
连接技术：输入/输出 16 x Push-in CAGE CLAMP® (inputs)
连接类型1 输入
单股导线 0.08 … 1.5 mm² / 28 … 16 AWG
细多股导线 0.25 … 1.5 mm² / 22 … 16 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inches
*输入数据宽度(内部) 4Bit
供电电压(系统) 5 VDC; 通过数据触点
电流消耗(5 V系统电源) 4mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
电流消耗，现场供电(模块无额外负载) 2mA
隔离 500 V系统/现场
指示灯 LED (1-4)绿色：DI 1 … DI 4状态
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
