CRB2BWU30-180SZ SMC摆动气缸
CRB2 系列 摆动气缸 叶片式
磁性开关安装位置可以任意移动
可直接安装
接口位置：配管方向有缸体侧面和轴向两种
(带有磁性开关和角度调整的配管方向只能选择缸体侧面)
*低使用压力：0.2MPa(缸径10)0.15MPa(缸径15～40)
带角度调整的可以调整到任意角度
字段描述 字段取值 取值描述
内置磁环 - 无内置磁环
安装方式 B 基本型
轴形式 W 双轴一面铣平(尺寸10~30);长轴带键、短轴一面铣平(尺寸40)
角度调整单元 U 带角度调整组件
尺寸 30 30
摆动角度 180 180°
叶片形式 S 单叶片
接管口位置 - 缸体侧面
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无

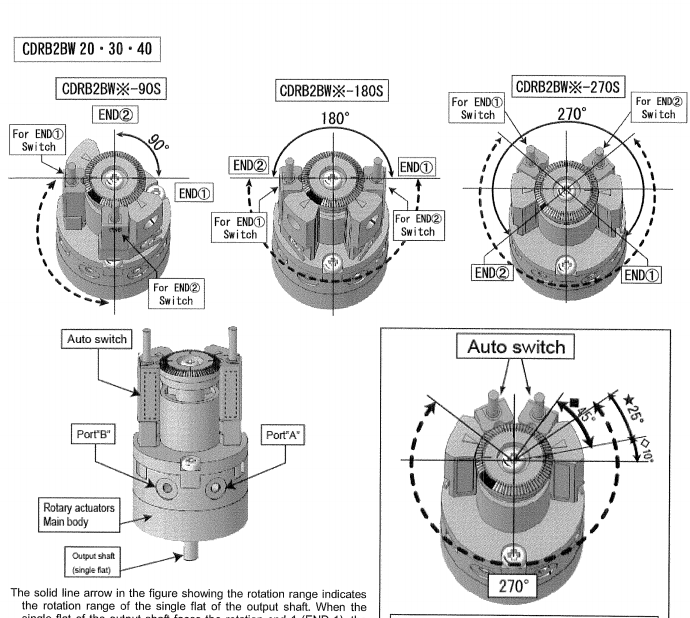

CDRB2BW20、30-270S
旋转执行器。。。270°
开关的操作角度。。。。90°
当开关安装在中间位置时
旋转的角度。
如右图所示，当磁铁沿
箭头所示的方向与轴的旋转方向一致
磁铁通过A点时，开关接通
并且当它经过点B时开关断开。
180°
B
如上图（1）所示，当磁体沿
箭头所示的方向，
开关在处打开
位置与开关所在的旋转端相距45度
安装。如果开关移动了20度，如中所示
图（2），可以打开位置25的开关
与旋转端相距度。
如右图（3）所示，当磁铁
按箭头A所示方向旋转，开关转动
在点a上。当磁铁反向旋转时
