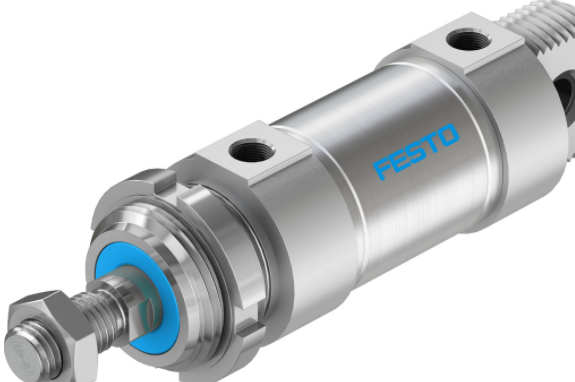

DSNU-50-25-PPV-A-MQ费斯托气缸
技术参数
行程
1 mm ... 500 mm
活塞直径
50 mm
缓冲
两端带弹性缓冲环/垫
自调节气动终端位置缓冲
气动缓冲，两端可调
安装位置
可选
结构特点
缸径
活塞杆
缸筒
位置检测
通过接近开关
派生型
活塞杆加长外螺纹
活塞杆，带内螺纹
活塞杆上的定制螺纹
活塞杆，一端带短外螺纹
加长活塞杆
活塞杆上的夹紧单元
轴向进气口
直接安装
侧向进气口
金属刮尘片
抗扭转
高耐腐蚀等级
防尘
恒定慢速运动
低摩擦
双端活塞杆
耐高温密封件，* 120 °C
一端活塞杆
扭矩/导向保护
方形活塞杆
工作压力
0.1 MPa ... 1 MPa
工作压力
1 bar ... 10 bar
工作模式
双作用
CE （见合格声明）
符合欧盟防爆指令 (ATEX)
CE 标记（见合格声明）
根据 UK EX 指令
欧盟境外防爆
EPL Db (GB)
EPL Gb (GB)
防爆
区 1 (ATEX)
1 区 (UKEX)
区 2 (ATEX)
区 21 (ATEX)
21 区 (UKEX)
区 22 (ATEX)
ATEX 气体类别
II 2G
ATEX 防尘类别
II 2D
气体防爆阻燃类型
Ex h IIC T4 Gb
防尘防爆阻燃类型
Ex h IIIC T120°C Db
防爆环境温度
-20°C <= Ta <= +60°C
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
3 - 高耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
VDMA24364 区域 III
环境温度
-20 °C ... 120 °C
缓冲长度
20 mm
6 bar 时的理论力值，返回行程
990 N
6 bar 时的理论力值，前进行程
1178 N
0 mm 行程的移动质量
413 g
每 10 mm 行程的额外移动质量
25 g
0 mm 行程的基本重量
1087 g
每 10 m 行程的附加重量
40 g
安装方式
带附件
气动接口
G1/4
材料说明
RoHS 合规
盖子材料
精制铝合金
密封件材料
NBR
TPE-U(PU)
活塞杆材料
高合金不锈钢
缸筒材料
