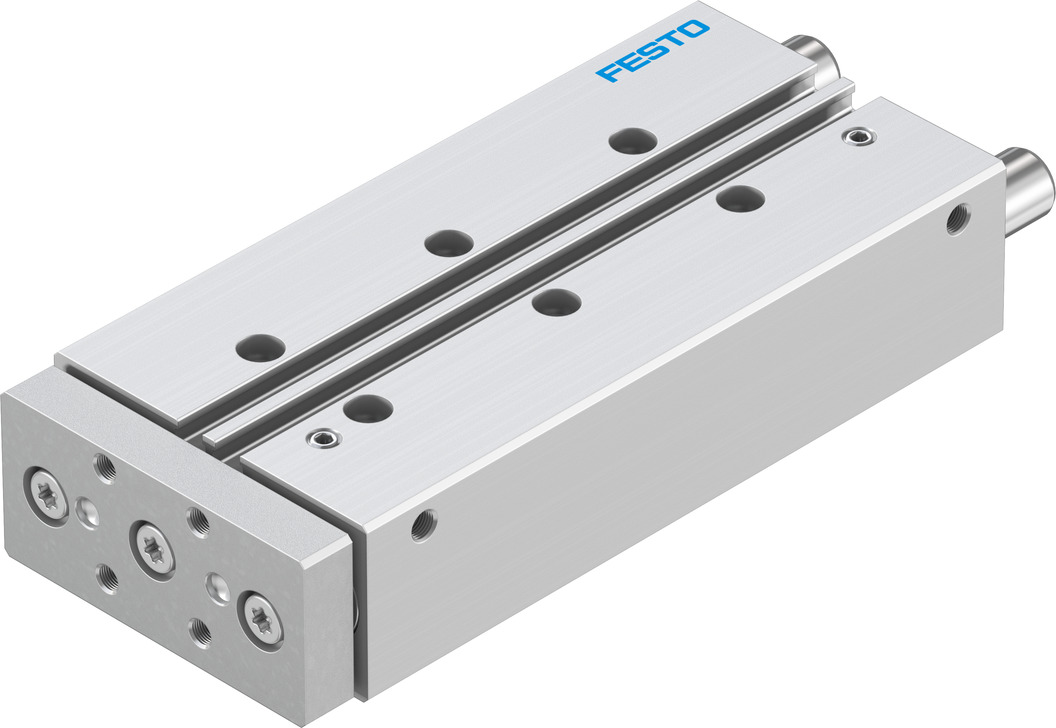

DFM-16-100-P-A-GF费斯托气缸
技术参数
负载重心到联接板的距离 xs
50 mm
行程
100 mm
活塞直径
16 mm
工作模式，驱动单元
联接板
缓冲
两端带弹性缓冲环/垫
安装位置
可选
导轨
滑动轴承导轨
结构特点
导轨
位置检测
通过接近开关
符号
00991737
工作压力
0.2 MPa ... 1 MPa
工作压力
2 bar ... 10 bar
*速度
0.8 m/s
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
洁净室等级
7 级，符合 ISO 14644-1
环境温度
-20 °C ... 80 °C
端位的冲击能量
0.15 J
*力 Fy
608 N
*力 Fy，静态
608 N
*力 Fz
608 N
*力 Fz，静态
608 N
*力矩 Mx
13.98 Nm
*扭矩 Mx，静态
13.98 Nm
*力矩 My
10.34 Nm
*扭矩 My，静态
10.34 Nm
*力矩 Mz
10.34 Nm
*扭矩 Mz，静态
10.34 Nm
*容许扭矩负载 Mx 与行程成函数关系
1.46 Nm
*有效负载取决于距离 xs 下的行程
49 N
6 bar 时的理论力值，返回行程
90 N
6 bar 时的理论力值，前进行程
121 N
移动质量
471 g
产品重量
1081 g
备用接口
查看产品图纸
气动接口
M5
材料说明
RoHS 合规
盖子材料
精制铝合金
密封件材料
NBR
外壳材料
精制铝合金
活塞杆材料
高合金不锈钢
