风量测量试验装置
一.概述
风量测量试验装置是根据GB/T1236标准并采用日本*技术研发制造的风量测试系统。

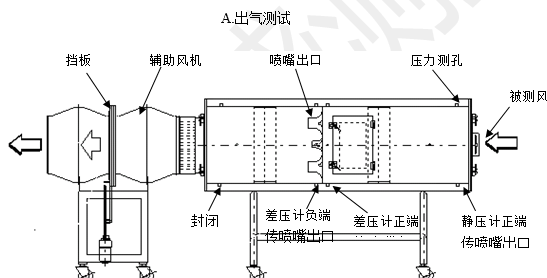

其基本测试原理是：在测试风洞中模拟试品的实际工作状态（由辅助风机使试品出风口压力与要求的一致），然后测出风洞中喷嘴两侧的气压差，再由标准公式计算出此时对应的风速，*乘以喷嘴面积和相关流量系数而得出风量。
该装置采用计算机自动测控方式，只需人工安装试品和更换喷嘴。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出
两种状态下进行测试。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。
1.产品名称：风量测量试验装置
2.型号规格： DMS-FL01
3.标准依据: GB/T1236
4.适用产品: 工业通风机
体方案
本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。
1.试验室一般要求
墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。
地面：应保持地面平整。
温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为 30%-80%（用户自备空调器或除湿机）。
大气压：海拔不过1000米的普通大气环境。
2.测试系统
主要构成：风量测试风洞、辅助风机、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、电脑、打印机、试品升降台、试品安装法兰及测试风管。
系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。
3.配电要求：用户须提供独立的配电开关，三相四线加地线供电
