库号：D311451
在线微波水分仪（非接触式）测试原理：
根据微波穿透介质时产生的微波能量衰减量来计算水分的百分比含量。水是一种极性分子，当特定2.4GHZ频率的微波穿透物料时，物料里面水分子O-H键会吸收特定频率的微波能量。微波发射探头从皮带下方发射微波能量，穿透整个皮带后被皮带上方的微波接收探头接收剩余的微波能量，同时加配一个声波高度补偿探头，测量皮带上物料的厚度。

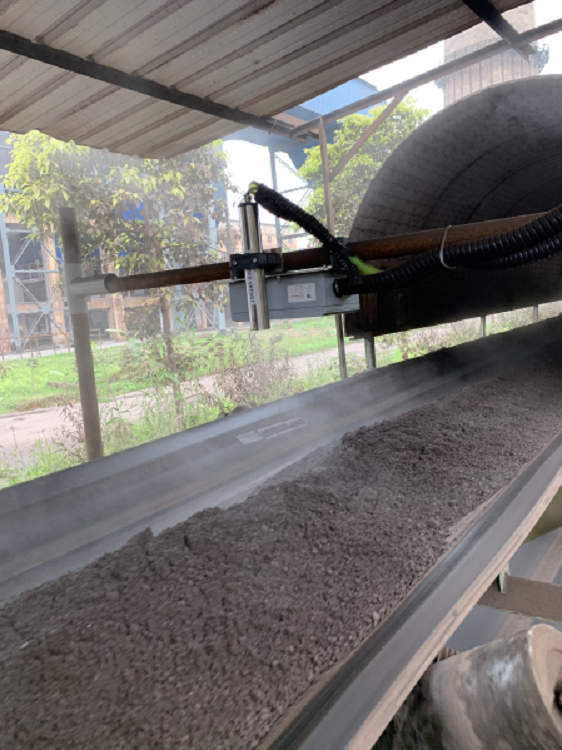

微波从位于输送带下方的微波发射探头发射能量，透过皮带及物料后被皮带上端微波接收探头接收剩余的微波能量。根据微波能量值的衰减，利用声波高度补偿探头计算瞬时高度，根据计算损失的微波能量和瞬时高度值的比值（用声波高度补偿探头计算物料高度的变化模拟物料质量变化），利用微电脑系统软件即可计算出物料的含水率。
由于微波原理是穿透过程物料，所以皮带上整个物料厚度的平均水分都能被测定。
微波水分仪不仅仅测试物料表面的水份，同时也测试物料内部的水份！
该保证了很高的测量准确性和精度，物料的颜色和表面结构，水蒸气和粉尘都不会影响测量结果。
：
1.测量的是水（被测物料的表面和内部水分之和）测试结果具代表性。
2.非接触测量：不会磨损探头，不会粘着物料，不会影响过程。
3.提供瞬时测量值（实时测试）来用于过程控制。
4.测量精度高，均匀物料精度0.1-0.3%。
5.免维护，运行成本低。
6.发射能量低，不会改变物料的性质，。
7.不受环境粉尘，水蒸气因素影响。抗干扰能力强。
8.不受物料颜色变化及阳光照射的影响。
9.测量方式：微波穿透式。
10.标准配置：微波发射探头,微波接收探头,声波高度补偿探头,微电脑处理系统。
微波水分仪参数：
项目 规格
水分范围 0-80%（根据应用而定）
分辨率 0.01% -0.1% (根据应用而定）
平均 0.1%-0.3%（典型应用）
测试原理 非接触穿透式测量
多功率 可以16种不同的微波发射波长 (可通过拨片任意切换）
微波功率范围 -26Dbm--+1Dbm（可切换）
反应时间 约1.5us
微电脑显示数据 小数点后2位（xx.xx)
输出（选项） 高水分报警和低水分报警功能
通用输出 2组4-20mA(电流模拟信号）
微波能量传输方式 数字信号方式（稳定，不失真）
功放灵敏度 放大22Db（于其他）
Modbus-RTU通讯输出（标配） 可以存储30个通道，远程通过PLC切换通道，是同一套仪器可以测试不同的品种物料。
微电脑处理单元 32位ARM架构处理器

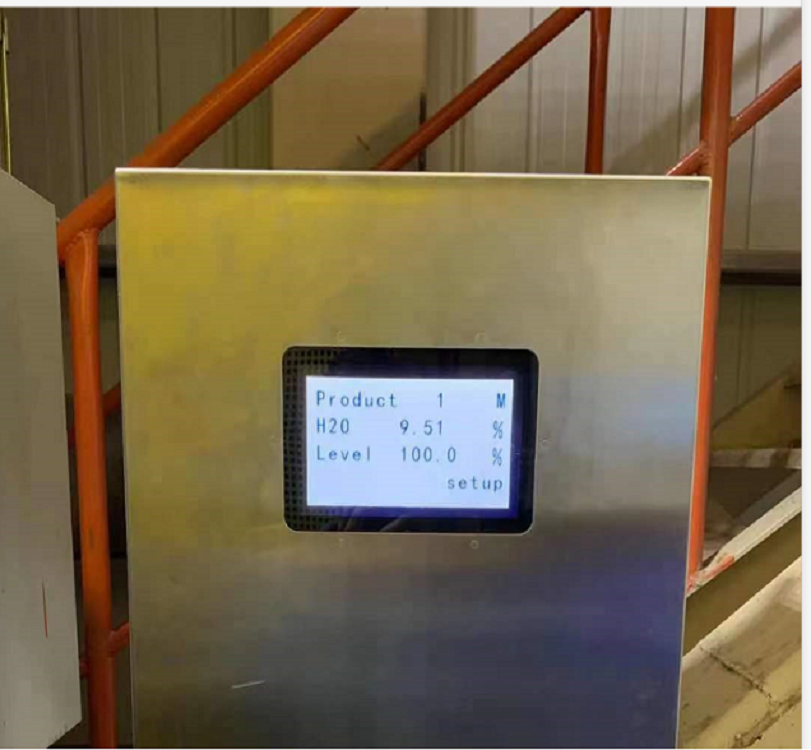

人机操作界面 7寸IPS高亮型LCD显示屏
诊断功能 仪器故障以及通讯异常指示灯报警功能
高度补偿功能 补偿瞬时高度变化
水分测量数据速度 4个数据/秒
电源供应 110-230V AC
重量 约15Kg
探头防护等级 IP66（可定制IP67）
环境温度 -20—55℃，低温要加配加热器
微波水分仪主要应用行业：
钢铁行业：
烧结混合料，矿渣
焦炭，煤炭
球团矿
煤炭行业：
煤块，泥煤，煤粉，精煤
烟草行业：
烟包，烟叶，烟丝，烟梗等。
造纸行业：
整车废纸，整车木片/竹片，整包废纸微波水分测量，纸浆板
木材行业：
密度板木屑，木片
生物质发电行业：
整车木片，树皮水分，输送带上煤炭水分检测
其他行业：
纤维行业，砂石行业，食品行业，锌矿，铜矿，镍矿，铝土矿，膨润土等
其他部分行业应用：
烟包（C48烟箱或麻包）
树皮
玉米秸秆
小麦秸秆 小麦/玉米/高粱
谷制品
甘蔗渣
砂糖
饲料
洗衣粉
陶瓷粉
污泥
玉米胚芽
沙子
石块
泥土等
微波水分仪产品特点：
项目 特点
高性能 高精度，高重复性。
连续在线测量 可通过人机接口或连至工厂的控制系统
实时的显示水分含量。
高性 易于安装，调试和操作。
免维护 无活动部件。
与工厂无缝的集成 可与大部分的 DCS/PLC 兼容，
并可提供客户化的数据分析和显示画面。
非接触式测量 不影响物料的运输。
操作 不含放射性源，微波信号于天线之间
如何在线微波水分仪：
1.目前市场上的在线微波水分仪基本上两种：一种是接触式在线电容/微波水分仪，一种是非接触式在线微波水分仪。接触式主要是用于料仓中的粮食类产品，其他工况基本上被淘汰，取而代之的是非接触式在线微波水分仪。
2.非接触式也分为两种：一种是穿透式，即发射探头位于皮带的下方，接收探头位于物料的正上方，物料与探头的距离约500mm。还有一种是反射式，发射与接收均位于物料的同侧。 反射法设计简单，成本低，但同时测试很大（无高度补偿探头）。穿透式则需要至少一个发射探头，一个接收探头和一个高度补偿探头。
3.注意：穿透式除了两个测试探头之外，还一个高度补偿探头。因为发射能量穿透整个皮带的物料之后，被对面的接收探头所接收，计算能量的损失量，从而计算出水分的百分比含量。但若物料的高度是时刻变化的，高度变化则质量肯定变化，同时微波能量的损失量会相应增大或减少。
