库号：D24174
智能电接点水位计，19路，供电电源:交流220V,面板尺寸:160*80mm,外壳尺寸:
150*75*330mm，面板带有:数码显示、模拟显示、水位刻度、高低水位报警灯，可设置上下限，可根据需要，修改报警位置，电极分布布:0±15±30±50±75±100150±200±250
±300，背部为插针连接。带配套1.5米长连接电缆

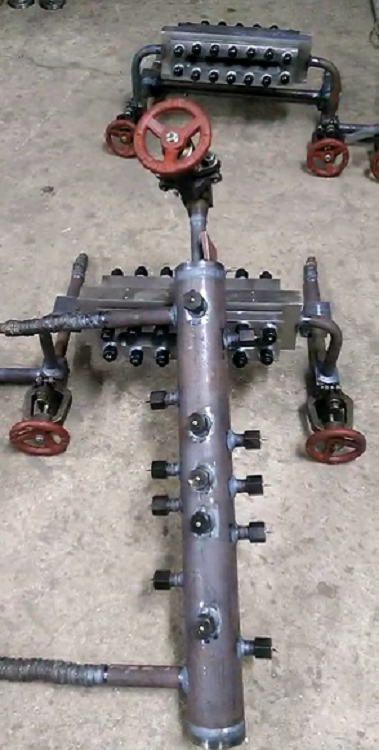

电接点双色水位计
电接点水位计由测量筒和二次表组成。测量筒上的电极安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。本系列仪表测量筒分普通型及自补偿型两种，二次表有模拟型及智能型两种，具有显示直观、、维修方便等点。
1应用场合及型号设置
1.1 应用场合：主要用于各种锅炉汽包、储集器、高、低压加热器、除氧器、蒸发器及水箱的水位测量，也可用于其它工艺装置的液位测量及远传。
系统构成：本水位计主要由测量筒体、陶瓷电极、二次测控仪表等几部分组成。
2.2 显示方式：本装置模拟型二次表采用热工惯的标志，即汽红、水绿的双色合成光柱显示，直观地显示汽、水位置。智能型除上述之外，还具有LED数字显示液位。
工作原理及特点：
2.3.1 普通型：本水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量，由于液位的变化，使部分电极浸入水中，部分电极置于蒸汽中，在炉水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，可将非电量的液位信息转化为电量信号，送入二次仪表，从而实现水位的测量、显示、开关量报警输出，4～20mA变送输出等功能。
2.3.2 自补偿型 ：通常电接点水位计在使用时，由于做了保温，惯上认为电接点水位计筒体内的水样是接近汽包的。但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内
的水温产生了差距。又由于惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。针对上述现象，自补偿型水位计（伴热型），突破了以往的结构形式，增加了伴热和冷凝装置。伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度接近饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。此过程实现了水质的自化，可使水位计减少冲洗次数，不仅提高了电
极的使用寿命，同时也提高了筒体内水样的平均温度，从而增强了汽包内水样与测量筒内水样的一致性。这两种结构的采用，使得水位计内的水位无论是在冷态还是在热态都能够保持与汽包内的水位加接近，使测量较比普通测量筒加真实准确、动态响应快、附加小、电极寿命长。
主要参数
3.1 监视方式：集控室内二次表或现场二次表显示监视；
3.2 公称压力： 2.5, 4.0, 6.4, 10, 16, 25, 32 MPa；
3.3 工作压力： 1.6, 2.5, 4.0, 6.4, 10, 16, 25 MPa；
3.4 工作温度：饱和蒸汽水温度（-80～540℃）；
3.5 测量筒规格： L为距，可按用户需求制造：
序 筒体规格
D×S×L mm
工作压力
Mpa
公称压力
MPa
是否有
排污阀门
01S φ89×8×（L＋100） ≤4.0 6.4 有阀门
02S φ89×14×（L＋100） ≤10 16 有阀门
03S φ102×22×（L＋100） ≤21.5 32 φ28×4 排污连管
3.6 电极点数及分布：测量筒的测量点数及分布可按用户要求制造
L mm 测点数 电 极 点 分 布 （0 点对应 1／2 距 处）
7 0,±30,±50,±100, 0,±50,±100,±150,
9 0,±30,±50,±75,±100, 0,±50,±100,±150,±200
11 0,±30,±50,±75,±100,±150,
13 0,±30,±50,±75,±100,±150,±200
15 0,±15,±30,±50,±75,±100,±150,±200
17 0，±15,±30,±50,±75,±100,±150,±200,±250
19 0,±15,±30,±50,±75,±100,±150,±200, ±250,±300
440
600
670
800
850
1100
1700
2500
19 0,±25,±50,±75,±100,±150,±200, ±250, ±300,±350
≥1000 可定制 19～36 点产品，电极分布按用户要求,
3.7 连接方式：法兰连接或焊接，也可按需设计；
3.8 仪表材质：①标准型为碳钢；②不锈钢等材质需订货时指出
3.9 电极工作压力≤34Mpa ，温度≤650℃;绝缘电阻>148MΩ
3.10 二次表参数：在电接点二次表传统电路的基础上，我厂研制开发出新一代的电接点测控仪，分为普通型（模拟电路型）及智能型
