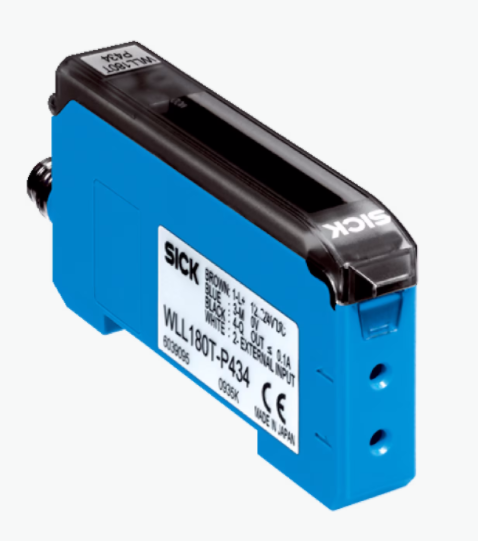

WLL180T-P434光纤传感器预订产品
机器型号 光纤传感器
设备类型详情 单机
尺寸(宽 x 高 x 深) 10.5 mm x 34.6 mm x 71.9 mm
外壳形状（光束出口） 方形
*开关距离 0 m ... 20 m (对射系统) 1) 2)
感应距离
0 mm ... 1,400 mm, 漫反射系统 3) 4)
0 m ... 18 m, 对射系统 1) 2)
焦距 大约 65° 5)
光源种类 可见红光
光源 LED 6)
发射器散射角 大约 65° 5)
轴长 650 nm
设置
菜单控制
单示教按键
电缆
显示器 显示屏
显示屏 LED 状态显示 / 2x 4-位双数显, 设定值（绿色显示）和实际值（红色显示）快速显示、参数显示
供电电压 12 V DC ... 24 V DC 1)
残余纹波 ≤ 10 % 2)
电流消耗 50 mA 3)
开关量输出 PNP
开关量输出数量 1
开关类型 明/暗切换
开关类型可选 人工可选择
响应时间
≤ 16 µs 4)
≤ 70 µs
≤ 250 µs
≤ 2,000 µs
≤ 8,000 µs
开关频率
31.2 kHz
7.1 kHz
2 kHz
250 Hz
62.5 Hz
时间功能
无时间延迟
关闭延迟
开启延迟
关闭延迟和开启延迟
单次
延迟时间 可编程, 0 ms ... 9,999 ms
输入 多功能输入端 MF
连接类型 插头，M8，4 针
保护电路
A 5)
B 6)
C 7)
D 8)
防护等级 III
重量 20 g
外壳材料 塑料, ABS/PC
外壳防护等级 IP50 9)
供货范围 安装支架 BEF-WLL180
运行环境温度 –25 °C ... +55 °C
仓库环境温度 –40 °C ... +70 °C
UL 文件编号 NRKH.E300503 & NRKH7.E300503
1)
+- 10%.
2)
不得过或低于 U
V
公差.
3)
无负荷.
4)
可选.
5)
A = U
V
接口（已采取反极性保护措施）.
6)
B = 具有反极性保护的输入端和输出端.
7)
C = 抑制干扰脉冲.
8)
D = 抗过载电流和短路保护输出端.
9)
在正确插入光纤 LL3 和封闭保护盖时.
