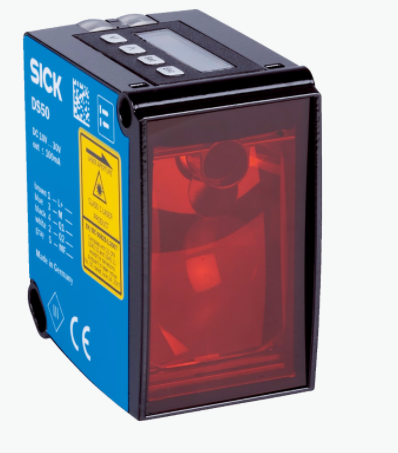

DT50-P1113 DT50-P1123距离传感器
电子参数
供电电压 Uv DC 10 V ... 30 V 1) 2)
残余纹波 ≤ 5 Vss 3)
功耗 ≤ 2.1 W 4)
初始化时间 ≤ 250 ms
预热时间 ≤ 15 min
外壳材料 金属 (压铸锌)
挡风玻璃的材质 塑料 (PMMA)
连接类型 插头, M12，5 针
显示器 LC 显示屏, 2 x LED
重量 200 g
尺寸(宽 x 高 x 深) 36.1 mm x 62.7 mm x 57.7 mm
外壳防护等级 IP65
防护等级 III
测量范围从 ... 到：
200 mm ... 10,000 mm, 90% 漫反射
200 mm ... 5,000 mm, 18% 反射率
200 mm ... 2,500 mm, 6% 漫反射
测量物体 自然物体
分辨率 1 mm
重复精度 ≥ 2.5 mm 1) 2) 3)
准确度 ± 10 mm 4)
响应时间 20 ms ... 30 ms, 20 ms / 30 ms 3) 5)
输出时间 ≥ 4 ms 6)
数字输出
数量 1 1) 2)
类型 PNP
*输出电流 IA ≤ 100 mA
模拟输出端
数量 1
类型 电流输出
电流 4 mA ... 20 mA, ≤ 300 Ω
分辨率 16 bit
多功能输入 (MF) 1 x 3) 4)
滞后 10 mm ... 1,000 mm
光源 红色激光
可见红光
激光等级 1 (IEC 60825-1:2014, EN 60825-1:2014) 7)
典型光点尺寸（距离） 15 mm x 15 mm (10 m)
其它功能 可设置的滑动平均值：快/慢, 切换模式：距离对象 (DtO), 可示教、参数化和反转的数字输出, 可调节滞后现象, 示教式、可参数设置、可逆式模拟输出端, 多功能输入：激光关闭/外部示教/禁用, 关闭显示屏, 恢复出厂设置, 锁定用户操作界面
平均激光使用寿命（25 °C 时） 100,000 h
1)
对应于 1 σ.
2)
6% ... 90% 漫反射.
3)
取决于设置的平均值形成方式：快/慢.
4)
90% 漫反射.
5)
将物体从侧面引入测量范围.
6)
持续在测量范围内更改至物体的距离.
7)
波长：658 nm；*功率：120 mW；脉冲持续时间：2.5 ns；接触率：1/400.
