库号：D109994
一、概述
避雷器放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板引出。避雷器放电计数器由于密封不良，在运行过程中可能进入潮气和水分，使内部元件锈蚀，导致不能正常动作，计数器动作的性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统工作人员提供有针对性对避雷器进行检验的重要仪据。所以《规程》规定，每年至少应检查一次。
本避雷器计数器校验仪主要用于校验各种避雷器计数器动作的性。适用于阀型避雷器（包括炭化硅普通阀型及炭化硅磁吹阀型及氧化锌避雷器中放电记录记录器放电动作的检查和校验）。符合电力行业标准DL474.5-92“现场绝缘试验实施导则－避雷器试验”标准的要求。适用于变电站、修理车间、厂家和、试验室等各种条件下的试验，本仪器替代了传统的笨重测试仪器和测试方法，大量用于避雷器计数器的动作试验和电流试验。

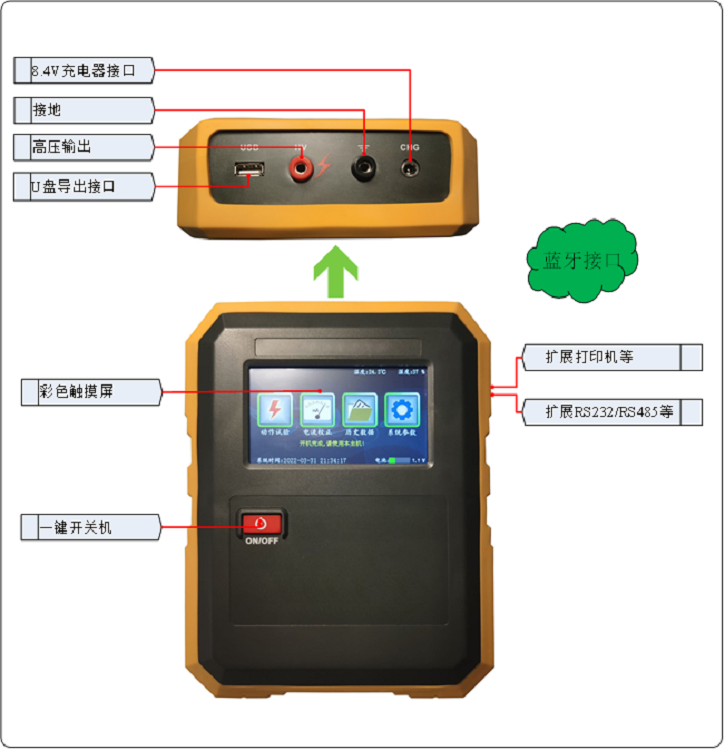

二、仪器介绍
一键开关机（ON/OFF）：关机时按一下开关，关机时按一下关机，无需连续多按。
彩色触摸屏：320X240像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。
8.4V充电器接口（CHG）：显示电量不足时，请插入标配的8.4V充电器充电。
接地:接计数器接地端，测试时请勿触摸。
高压输出（HV）：输出测试电压，接计数器引线端，测试时请勿触摸。
U盘导出接口（USB）：导出试验数据，生成WORD文档，方便生成报表。
扩展打印机等：选配扩展打印机。
扩展串口RS232/RS485接口等：选配各种通信接口，物联网、线控等接口。
蓝牙接口：本机具有安卓系统的蓝牙APP，手机或平板安装APP可以跟本机蓝牙相连，进行控制、上传、生成WORD文档等，需要APP可以联系厂家免费获得，不随机附送。
三、产品特点
1.手持设备：本机为手持终端，使用小巧，支持一键开关机。
2.彩色触摸屏：320×240高清彩色触摸屏、人机对话。
3.内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。
4.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。
5.温湿度测试：高精度显示当前的温度和湿度数据。
6.存储试验数据：本机配有大容量存储，存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。
7.U盘导出试验数据：配有U盘导出数据功能，导出word文件。
8.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以控制、上传、生成word文件。
9.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。
10.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。
11.中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。
12.支持打印机：可选配外置连线打印机或选配无线蓝牙打印机。
13.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。
14.通信灵活：选配串口RS232或RS485的MODBUS通信,选配物联网MQTT试验控制上传。
15.高速采样：高速的采样频率，数字信号处理，抗干扰性能强，测量结果精度。
16.：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击。
17.携带方便：本机为手持式，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。
18.具有选配功能，标准版本不具备选配功能，客户可根据需求定制
彩屏触摸屏 标配
扩展量程 选配
蓝牙控制及上传 标配
RS232 MODBUS通信 选配
U盘导出数据 标配
RS485MODBUS通信 选配
锂电池 标配
MQTT物联网通信 选配
线控 选配
无线遥控器 选配
中英文 选配
英文 选配
四、参数
1.输出电压：DC10～1800V可调（步进值1V）满足各类计数器动作电压。
2.电 容 量：10μF
3.放电电流：大于100A，输出冲击电流符合波形8/20μS
4.计数器归零：高设置上限可达999；
设置后自动动作，自动计数；
清零后自动停止，无需人为干预。
5.存储空间：仪器自带大容量存储芯片，存储数据可达10000条。
6.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上。
7.电池容量：8.4V/4000Mah。
8.仪器外型：172mm×223mm×68mm。
9.仪器重量：1kg。
注意：请在做试验前接好避雷器计数器，严禁输出短路、开路。
送检时，检测电压允许开路，不允许接入避雷器计数器。
送检时，检测电流要求串避雷器计数器，严禁输出短路。
关机前请确保内部电容充分放电，严禁升压后直接关机。
在关机状态下才能接线拆线，请不要碰触连线的金属部分。
