库号：D306014
概述：
“湿式除尘风机”应用于煤矿井下、岩巷及锚喷作业面喷浆机，采掘工作面
等粉尘比较集中的产尘作业点。使含尘空气就地净化并能部分消除气体中的有毒有害成
份，地使作业环境符合工业卫生标准，使工人免受尘毒侵害。

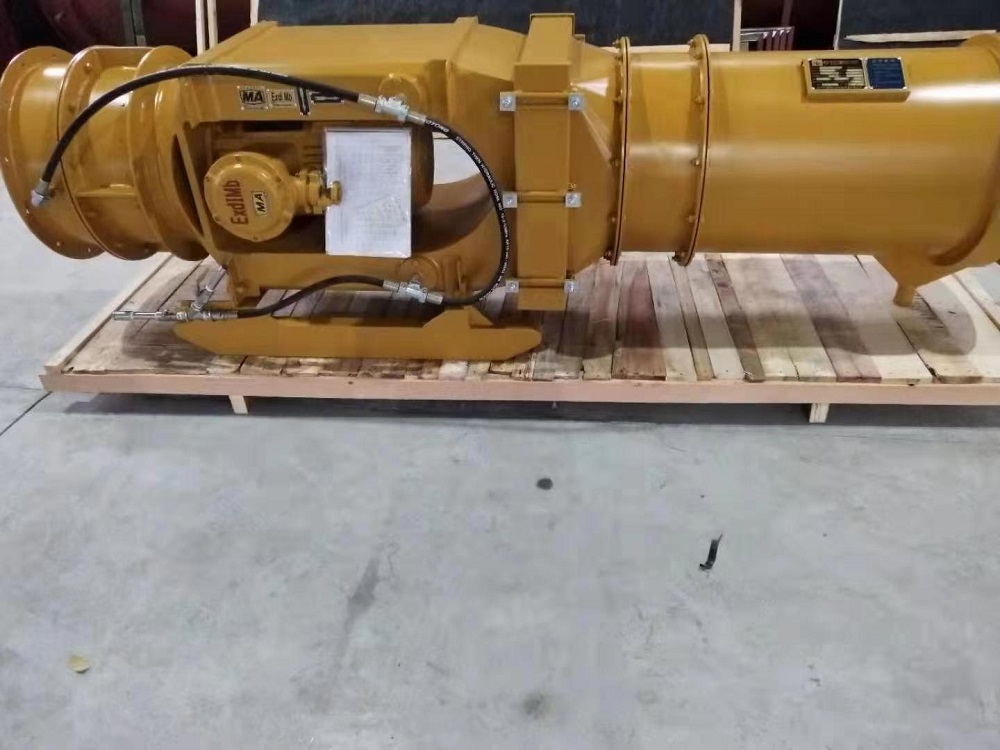

湿式除尘风机（以下简称除尘风机），由煤抽出式局部通风机（以下
简称风机）与湿式螺（折）弦捕尘器（以下简称捕尘器）装配组成，配装的风机选用轴
流式或离心式系列煤抽出式局部通风机，只要捕尘器的工作点设计与风机的阻
力特性相匹配，即可保证整机性能达到设计指标。
湿式除尘风机执行标准 MT/T 159-2019《除尘器通用条件》和
Q/321088JFU003-2021《湿式除尘风机条件》。
捕尘器为金属材料制造，无任何不因素。
风机的叶轮与保护圈配对材料，符合 GB/T13813-2008《煤金属材料摩擦火花安
全性试验方法和判定规则》的要求。
对于水泥粉尘的捕集有专门型号设计可为打开清洗式。
除尘风机配套电动机型式为煤隔爆型、标志为 ExdI Mb、符合
GB3836.1-2010 和 GB3836.2-2010 的要求。
除尘风机应在 0℃至 40℃、大相对湿度 95%(25℃时)、海拔不过 1000m，且在
具有甲烷爆炸性气体的煤矿井下中正常工作、输送介质中允许含有甲烷爆炸性气体。
除尘风机在纵向倾角 0～15°，横向倾角 0～10°应能正常工作。
工作原理:
含尘空气经风机动力压入捕尘器，通过振弦过滤板时，在来流方向上设置的水喷雾
器向振弦过滤板上喷雾，附有水幕的纤维能使粉尘湿润增重或凝并或滞留，同时由于通
过的含尘气体使纤维在气流冲击下产生振动。强化了水雾雾粒与含尘气体中粉尘融合，
提高了对微细粉尘的捕获，由于振弦过滤板自身纤维的自净能力，及喷雾器不断向振弦
过滤板喷雾，使经过振弦过滤板的含尘气体变成湿润的含尘液气流。含尘液气流通过螺
旋式旋流器形成高速旋转的液气流，在螺旋式旋流器离心力的作用下将含尘水雾抛向脱
水筒内壁汇聚成污水流，（KCS-550D、KCS-600D 系列的含尘液气流则以一定的速度通过
折流脱水板，由于气体的惯性撞击作用，尘液气流在撞击惯性的作用下尘液从折流板上
被分离下来。折流板的多折向结构增加了尘粒被捕集的机会，未被除去的尘粒在下一个
转弯处经过相同的作用而被捕集，这样反复作用，从而大大提高了除尘效率。气体通过
折流板后，含尘液流被阻挡沉降。）沉降下来的污水流终通过排污斗（或污水排放口）
排出机外或进入循环过滤水箱重新经喷雾泵站循环使用，除尘风机出风口排出净化后的
洁净空气。
性能及主要参数：
1、 设计工作阻力：900～1600Pa。
2、 粉尘除尘效率：≥99%。
3、 呼吸性粉尘除尘效率：≥90%。
4、 液气比：（0.01～0.06）L/m
3 （额定处理风量）。
5、 供水压力：≥0.3MPa。
6、 适用环境温度：＞0℃。
7、 额定处理风量：m
3 /min（见下列参数表）。
8、 通过适用粉尘浓度范围：C≤24000mg/ m
3 （额定处理风量）。
9、 工作方式：长期连续工作。
10、 适用粉尘种类：煤、岩、水泥等亲水性粉尘。
11、 电机电压：三相交流、频率 50Hz、380V/660V 或 660V/1140V（订货时说明）。
12.重量：980公斤左右
装箱清单
序 号 名 称 单 位 数 量 备 注
1 湿式除尘风机 台 1
2 产品使用说明书 份 1
3 产品标志证 份 1 复印件
4 份 1 复印件
5 产品合格证 份 1
6 电机标志证 份 1 复印件
7 电机 份 1 复印件
8 电机使用说明书 份 1
9 电机产品合格证 份 1
订货须知：
1、请注明选用产品的规格型号（参照参数表）及配套电机电源电压（380V/660V或660V/1140V）。
2、请说明出风口的方向（轴向、径向）、角度，安装现场巷道空间断面面积。
3、请提出是否需要备品备件及其它配套件及相关要求。
4、非煤矿井下使用本产品时，请说明使用环境、要求、处理粉尘种类和性质，以便适当型号的除尘风机及安装方式。
5、用户单独购置捕尘器自行配套风机组装使用，订货时请说明自配的风机型号、接口方式和法兰尺寸，以便鉴定配套是否合理，从而获得除尘效率。同时说明安装方式：卧式（水平）、立式（垂直）。
6、特殊规格型号订货，以双方合同、协议约定，专门设计制造，也可选用其它各种型式风机与相应处理风量的捕尘器配装。
