倍加福P+F智能电流驱动器Hic2031操作说明
产品简介：
德国倍加福P+F智能电流驱动器Hic2031
-1路隔离栅
-24 V DC 电源（总线供电）
-电流输出高达 650 Ω 负载
-低功耗
-高达 SIL 2 (SC 3)，符合。符合 IEC/EN 61508
一般规格：
信号类型 模拟输出
功能安全相关参数
安全完整性等级 (SIL) SIL 2
系统能力（SC） SC 3
供应
联系 SL1：1a(-)、1b(-)；2a(+), 2b(+)
额定电压 19 ... 30 V DC 总线通过终端板供电
波纹 ≤10%
额定电流 24V 时≤ 30mA
功耗 20 mA 和 500 Ω 负载时≤ 600 mW
能量消耗 ≤700毫瓦
输入
连接侧 控制端
联系 SL1：8a(+)、7a(-)
输入信号 4 ... 20 mA，限制为约。26毫安
输入电压 控制系统开环电压 < 30 V
电压下降 约。20mA 时 6V

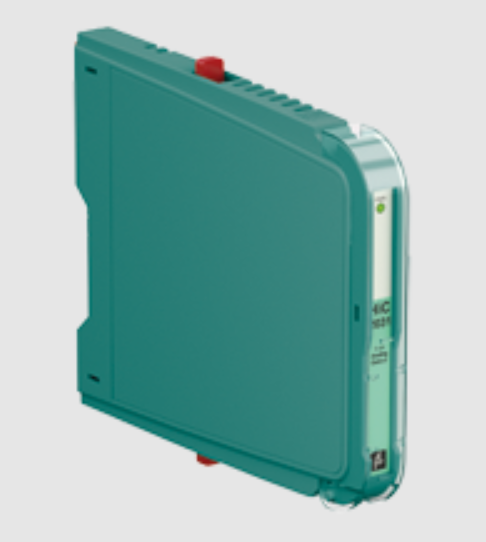

产品图片：
输入电阻 > 100 kΩ，现场接线开路
输出
连接侧 场边
联系 SL2：5a(+)、5b(-)
电压 20mA 时≥13V
当前的 4 ... 20 毫安
加载 0 ... 650 Ω
波纹 20毫伏有效值
指标/设置
显示元素 *
标签 前面有用于贴标签的空间
环境条件
环境温度 -40 ... 70 °C (-40 ... 158 °F)
机械规格
防护等级 IP20
大量的 约。100克
方面 12.5 x 106 x 128 毫米（0.5 x 4.2 x 5.1 英寸）（宽 x 高 x 深）
高度 106毫米
宽度 12.5毫米
深度 128毫米
安装 在终端板上
供应
*安全电压 250 V AC（注意！U m不是额定电压。）
设备 SL2：5a(+)、5b(-)
电压 25.2V
当前的 100毫安
力量 630毫瓦
内部电容 5.7nF
