库号：D39358

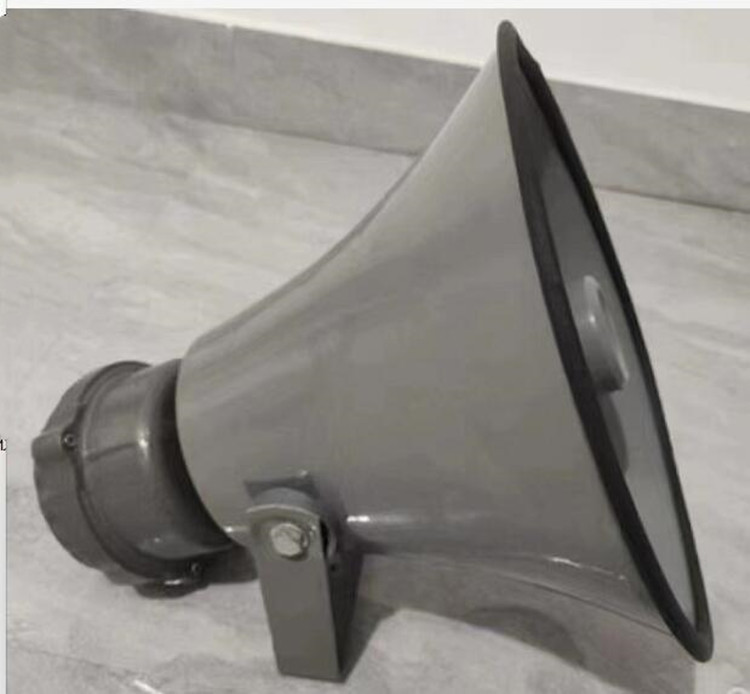

消防广播扬声器
DYH-3-15
使用说明书
消防广播扬声器
1 概述
消防广播/报警扬声器 DYH-3-15 是采用隔爆设计。为隔爆型消防广播扬声器。安装于易
燃易爆广播和传递远距离声音和报警。
消防广播/报警扬声器结构设计合理，造型美观，抵御灰尘污染和潮湿空气影响。
本产品符合 GB3836.1—2000《爆炸性环境用电气设备通用要求》，及 GB3836.2—2000
《爆炸性环境用电气设备隔爆型“d”》标准，粉尘 GB12467.1-2000 可燃性粉尘环
境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备，外壳防护等级 IP65，GB/T
14048.1 低压开关设备和控制设备则要求。
等级达到 ExdⅡCT6/DIP A21 TA，T6，适用于石油化工、油库，1 区、 2 区和粉尘易燃易
爆场所
21 区、22 区火灾的人工辅助报警，并经的检验单位检验合格。并取得了
合格证书。
2、主要参数
2.1、标志：ExdⅡCT6/DIP A21 TA，T6 IP66
2.2、湿度范围：小于 95％
2.3、大气压力：80～110KPa 、
2.4、音频电压： 70V- 120V
2.5、功率： 3W -10W
2.8、频响：50HZ—10KHZ
2.9、环境温度：±40
3、安装及使用方法
3.1、安装方式电缆和钢管布线。根据现场情况 M6 膨胀螺钉向上固定在顶棚或揽槽，
管架上，连接电缆外径为φ6 电缆,进线口为 M20X1.5 螺纹，可与镀锌护管线 BNG15X700
挠管连接，也可用封口螺帽锁紧。
3.2、电缆用外径φ8 ㎜两芯橡胶电缆与控制器连接，“10CB 型设有报警用四芯”芯线截
面积根据总线扬声器数量而定。进线口 M20×1.5 封口防火帽与橡胶圈压紧电缆。
4、接线：打开腔将电缆穿过防火帽、平垫、橡胶圈、进线口引入，电缆线按图接至
接线端子上，接好内外接地线，盖好上盖。
5、布线要求：要求线间、线与大地间绝缘阻抗大于 10MΩ， 总线回路电阻小于 20Ω。
6、开通调试：在确保线路连接准确无误的情况下方可上电开通调试，正常时声音洪亮，
无杂音。10CB 型报警电路扬声器，送 70-120V 音频电压应有广播声响。同时再送报警电压
DC24V 会马上自动转换报警状态，停 24V 自动恢复广播状态。
7、 注意事项
7.1、严禁在易燃易爆场所带电拆卸。
7.2、安装时不要损伤面，并保持清洁。面紧固螺钉应均匀拧紧， 注意面
不要夹杂导线或其它异物。
7.3、长期使用要定期检测性能是否完好， 如失效或损坏时要由人员及时进行维修。
7.4、长期使用要定期清洁，用湿布檫拭，以防静电。
