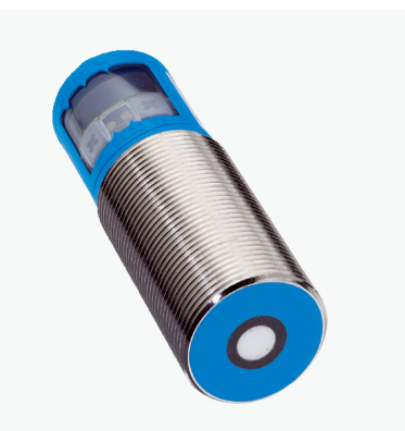

UM30-213113德国SICK超声波传感器
技术数据表
供电电压 Uv DC 9 V ... 30 V 1) 2)
运行环境温度 –25 °C ... +70 °C
仓库环境温度 –40 °C ... +85 °C
功耗 ≤ 2.4 W 3)
初始化时间 < 300 ms
设计构造 圆柱形
外壳材料
金属 (黄铜镀镍，PBT)
超声波换能器：聚氨酯泡沫、环氧树脂与玻璃成分
螺纹尺寸 M30 x 1.5
连接类型 插头, M12，5 针
显示器 LED 显示屏, 2 x LED
重量 150 g
发射出口 直头
尺寸(宽 x 高 x 深) 30 mm x 30 mm x 84 mm
外壳防护等级 IP65 / IP67
防护等级 III
工作范围，范围限制 65 mm ... 350 mm, 600 mm
测量物体 自然物体
分辨率 ≥ 0.18 mm
重复精度 ± 0.15 % 1)
准确度 ± 1 % 2) 3)
温度补偿 ✔
响应时间 64 ms 4)
输出时间 16 ms
超声波频率（标准值） 400 kHz
检测范围（标准值） 参见图表
其它功能 自学模拟输出端, 可设置参数的模拟输出端, 可逆式模拟输出端, *多可同步 50 个传感器, 复用：多达 50 个传感器之间相互不影响, 可调节测量筛选器：测量值筛选器/筛选强度/前景抑制功能/检测范围/灵敏度和声束, 显示屏（已禁用）, 恢复出厂设置
1)
根据当前测量值，*小值 ≥ 分辨率.
2)
基于当前测量值.
3)
温度补偿可关闭，非温度补偿：0.17% / K.
4)
模拟信号的后续平滑处理可以根据应用情况将响应时间延长至 200%.
模拟输出端
数量 1
类型 电流输出 / 电压输出
功能 根据负载，自动在电流和电压输出端之间进行切换
电流 4 mA ... 20 mA, ≤ 500 Ω 1)
电压 0 V ... 10 V, ≥ 100,000 Ω
分辨率 12 bit
多功能输入 (MF) 1 x MF
1)
在 4 mA ... 20 mA 和 U
v
≤ 20 V，*负载 ≤ 100 Ω 时.
