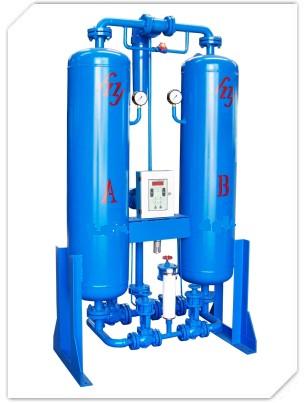

GW 无热空气干燥器是通过"压力变化"(变压吸附原理）来达到干燥效果。由于气
体容纳水汽的能力与压力成反比，其干燥后的一部分气体（称为气）减压膨胀至大气压，
这种压力变化使膨胀气体变得干燥，然后让它流过需的干燥剂层（即已吸收足够水汽的干燥塔），干燥的气吸出干燥剂里的水份，将其带出干燥器来达到脱湿的目的。两塔
循环工作，无需热源，连续向用户用气系统提供干燥气。
为化工、轻工、电讯、石油、纺织等行业的气动控制、气
动仪表、气动元件以及各工业中的工业用气提供干燥的压缩空气气源，具有体积小，工艺流程简单，投资省，使用
维修方便，自动控制，节约能源等特点。
1． ，处理气量从 1 立方米/分~200 立方米/
分，且可根据用户特殊要求进行设计。
2． 干燥空气压力露点可达-70℃（含水量 11PPM）或
-40℃（含水量 127PPM≈0.025g/m³）。
3． GW 无热空气干燥器还可以对氮气，二氧化碳
等气体进行干燥处理。
4． GW 型无热干燥器，可对可燃气体（乙烯、
一氧化碳等）进行干燥处理。
5． GW 无热空气干燥器工作压力一般为 0.8MPa，高不得过 1MPa。
无热空气干燥器是一种单元设备，但须与空气压缩机、冷却器、缓冲罐等设备配
套成空气净化系统，其工艺流程如下：
空气经压缩机压缩后到冷却器，将温度降至≤40℃，再进入缓冲罐，除油器，从干燥器
上的进气切断阀 IA（或 IB）进入塔 A（或 B）进行除温干燥，然后从上部经止回阀 CA（或CB）输出，其中约 85％的干燥空气经粉尘过滤器过滤后作为成品气输入贮气罐，供用户使
用。其中约 15％的干燥空气经过干燥器上的气限流阀 d，进入干燥塔 B(或 A)，作为 B
塔（或 A 塔），用气，后的含湿空气由排气切断阀 RB（或 RA）经消声器排入大气。
本设备工作周期为 10 分钟，过程进行 4 分钟时，电控箱发出讯号，将 B 塔（A
塔）的压力逐渐升高，在 4 分 5 秒时，B 塔（或 A 塔）的进气阀打开，使 B 塔（或 A 塔）
的压力升高至工作压力值，使之在两塔交换时，压力平衡；在 5 分钟时，电控箱发出讯号，
关闭进气切断阀 IA（或 IB），开启排气切断阀 RA（或 RB），A 塔（或 B 塔）开始进入
阶段，如此反复循环，不断地送出干燥空气，同时干燥器自身也不断的得到。
切换前的充压，是为了防止湿空气在很大压差下冲入常压床层，导致吸附剂的冲撞磨损，
同时避免切换时管网的压力波动。
采用进口露点仪控制器节能系统时，时间到后，关闭排气切断阀不排气，干燥塔继
续吸附，此时没有任何气耗，直到露点仪检测到露点（用户设定）升高时，控制器才发出讯
号进行切换。使用露点仪控制器节能系统后能节约近５０％的气耗。
三、特点
1.有湿度指示器：直观显示干燥剂换时间，避免定期换早了--浪费！或晚了--露点升
高，损伤气动元件
2.稳定的出口露点: 大容量的干燥剂床保证了气体与干燥剂有充足的接触时间(≥5 秒)，
能充分吸收水份;额外附加 30%的干燥剂可以弥补自然老化，确保干燥剂寿命过 3 年
3.少的耗气量 10 %(选用进口露点仪控制器节能系统时):将定时改变为按需
要，可节约 50%的气耗；塔体设计可储存 98%的吸附热,保持气的高的温度,提高了
能力; 干燥和反向流动,使湿气流经干的吸附剂时不浪费能源
4．吸附剂使用寿命长过 3 年: 设计的可拆卸式不锈钢扩散器，均匀分布塔内气体，
避免沟流后吸附剂的磨损;缓慢的的再充压不使吸附床运动产生磨损,也消除了下游压
力的波动; 选用高品质的吸附剂;自 动 充 压 功 能 ;先 进 的 装 填 技 术 和 气 流 分 布 技 术
都 使 干燥剂的使用寿命得以延长
5.操作容易: 微电脑控制系统，具有液晶汉字显示及参数设置、露点温度检测、显
示及控制、自动记时、自动切换、工作时间设定、故障报警等功能; 配备 RS485/RS232 和联
动接口，可进行远程通讯、集中控制和空压机联控
6.容易维护:有独立的吸附剂不锈钢充填孔和排放口,易换; 可拆卸式不锈钢扩散器方
便清洗涤; 可设有旁通管路，在空压机不停车不影响的情况下对干燥器进行维修和保养
7.:符合压力容器规范的设计和制造; 大负载的排气消音器，使噪音降为低; 每个塔可
设有阀门
8.: 可选用高品质的进口切断阀和电磁阀，寿命达 100 万次（用十年）.动作准确、
性能; 法兰对接无泄漏，易拆装
9.可选配气流量计：耗气量可调整，改变毛估估的传统做法
四、参数
工作压力 0.5 MPa ~ 1 MPa
进气压力 ≥0.5MPa (露点－70℃时≥0.7MPa)
压力损失 ≤0.03MPa
进气温度 ≤40℃
成品气露点 ≤－40℃；≤－70℃
气耗量 10~16％(在露点－40℃时)；16~20％(在露点－70℃时)
干燥剂 φ3~5mm 氧化铝（铝胶）露点－70℃时用分子筛
方式 无热
工作方式 二个干燥塔自动交替连续工作（10 分钟为一周期,可调整）
操作方式 全自动
安装方式 单元组合式（接通进出气管、电源即可使用）
电源及电耗 设备电耗 100~200W 操作箱电源 220V 交流
安装位置 室内或棚内的混凝土地面上，无需基础
参数/ GW*型 10/1
处理量(Nm3/min) 10
进出通径 DN(mm) 50
长 L 1280
宽 W 680
高 H 1950
进口高 H2 1100
出口高 H1 2195
氧化铝充填量 kg 260
设备重量(kg) 750
注：GW*型中的*代表露点等级，标注 1 即压力露点为-70ºC；标注 2 为-40ºC；标注 3 为-20ºC；标注 4 为
3ºC；标注 5 为 7ºC；标注 6 为 10ºC
