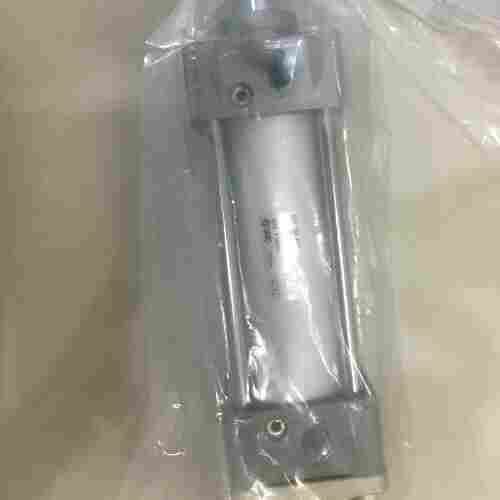

MDBD32-400Z-M9P标准气缸SMC结构图
产品型号:
MHF2-16D2
MDBYB100-125Z
电磁阀：VQ7-8-FJG-D-3NSC
气缸：MDBD63-400Z-N-M9BW
SMC ZSE40A-W1-R-B-X501
SMC ISE40A-W1-R-B-X501
VG342R-5DZ-06A
气缸 CDG1BN63-100Z
CM2B32-75TZ
3C-ISG211-031
MDBB100-125Z
VP544-5DZ-A
SMC电磁阀SY7220-5LDZ-02
VX2A0AG
VVX210A04
50-VFE3190-5TDM-1-X140
功能简介:
单作用 垫缓冲 缸筒与缸盖为压铆链接。缸盖铣成四个平面，便于安装。结构紧凑、轻。活塞杆与导向套的间隙小，密封圈的耐磨性提高，寿命是CJ1系列的1.5倍以上。气缸驱动速度高。
缸筒与无杆侧缸盖压成一体，缸筒与缸盖为螺纹连接，缸筒、缸盖和活塞都采用铝合金，轴向尺寸短，重量比其它系列气缸轻10%~50%。安装用附件的精度高。能高速驱动
双杆双作用 气缓冲 CA1的改进品。缸筒与缸盖为四拉杆连接，若是铁缸筒不能装此行开关。可提供无缓冲型。质量比CA1减轻5~15%，缓冲能力提高，吸收动能比CA1高30%，Rc螺纹、NPT、G螺纹可选。尺寸与CA1同
C95 单作用 垫缓冲 由于耳环上的轴承及活塞杆的导向精度高、耐磨性好，故活塞杆下垂小，气缸寿命长，能高速驱动，防尘效果好，防尘圈更换方便。外形轻巧，安装容易、缸身耐冲击
CM2 单作用 垫缓冲 缸筒为不锈钢，耐外部冲击。缸盖与活塞用铝合金，缸筒与端盖为压铆链接，端盖外表面铣成四个平面，安装空间小，安装方便，重量轻。采用特殊防尘圈，防尘好。导向套与活塞杆，缸筒与耐磨环间隙小，缸体与安装脚座的安装精度高，密封圈耐磨性好，寿命长，能高速驱动
根据气缸的操作距离及传动机构的行程比来预选气缸的行程。为便于安装调试，对计算出的行程要留有适当余量。应尽量选为标准行程，可保证供货速度，成本降低。
根据气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。
MDBD32-400Z-M9P标准气缸SMC结构图
