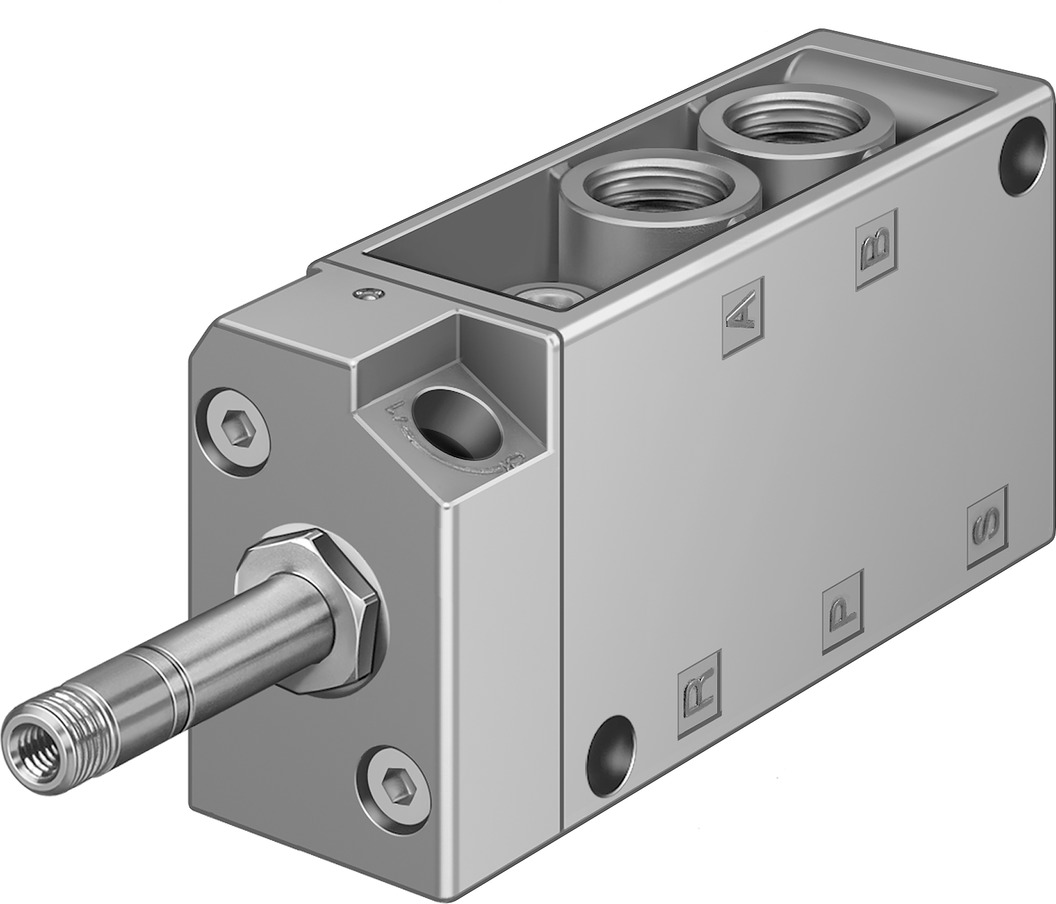

费斯托电磁阀MFH-5-1/4 MFH-3-1/4
技术参数
阀功能
两位五通，单稳态
驱动方式
电控
宽度
30.5 mm
标准额定流量（根据 DIN 1343 标准化）
1000 l/min
工作气口
G1/4
工作电压
通过电磁线圈，须另外订购
工作压力
0.22 Mpa ... 0.8 Mpa
工作压力
2.2 bar ... 8 bar
结构特点
提动座
复位类型
弹簧复位
c UL us - (OL)
防护等级
IP65
公称通径
7 mm
网格尺寸
32 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
先导类型
先导驱动
流向
不可逆
符号
00991035
搭接
重叠
b 值
0.19
C 值
4.49 l/sbar
关闭时间
29 ms
打开时间
9 ms
0 信号的*正向测试脉冲
2200 µs
信号为 1 的*负向测试脉冲
3700 µs
线圈的特性参数
请参阅电磁线圈，须另外订购
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-20 °C ... 60 °C
介质温度
-10 °C ... 60 °C
环境温度
-5 °C ... 40 °C
产品重量
290 g
电气接口
通过 F 型线圈，须另外订购
安装方式
要么：
在气路板上
带通孔
先导排气口 84
M5
气接口，气口 1
G1/4
气接口，气口 2
G1/4
气接口，气口 3
G1/4
气接口，气口 4
G1/4
气接口，气口 5
G1/4
材料说明
RoHS 合规
密封件材料
NBR
外壳材料
压铸铝
型号
MFH-5-1/4-L-B
MFH-5-1/4-L-S-B
MFH-5-1/4-EX
MFH-5-1/4-S-EX
MFH-5-1/4-B-EX
MFH-5-1/4-L-B-EX
MFH-5-1/4-S-B-EX
MFH-5-1/4-L-S-B-EX
MFH-5-1/4
JMFH-5-1/4
JMFH-5-1/4-NPT
JMFH-5-1/4-S
JMFH-5-1/4-S-NPT
JMFH-5-1/4-B
JMFH-5-1/4-S-B
JMFH-5-1/4-EX
JMFH-5-1/4-S-EX
