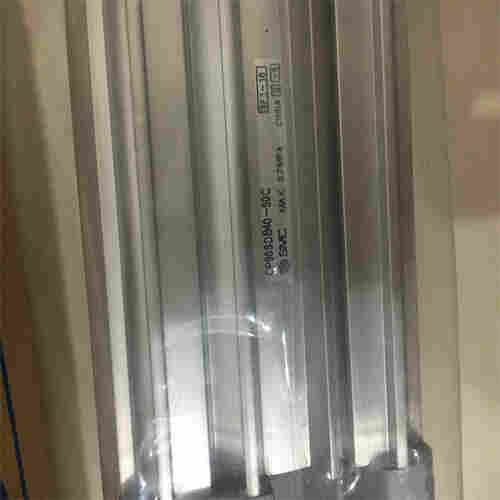

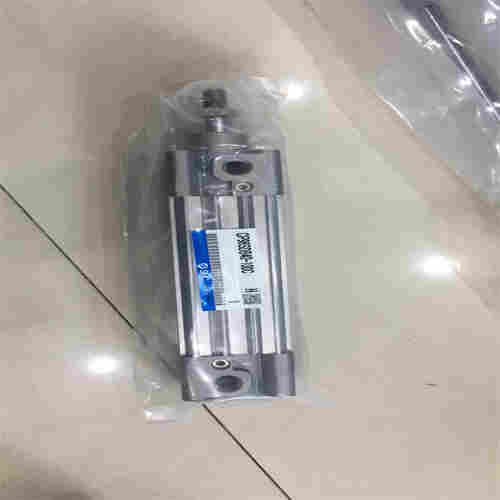

日本SMC标准气缸CP96SDB32-25C
产品描述
3.选定日本SMC气缸品种
将使用目的及需要的缸径及行程作为条件，从气缸系列中选出所需的气气缸品种。
4.选定安装形式
不同系列有不同的安装形式，而各系列亦有多种安装形式可供选择，应根据气缸的不同用途，来选择安装形式。
安装形式有:基本型，脚座型，杆侧法兰型,无杆侧法兰型，单耳环型，双耳环型,杆侧耳轴型，无杆侧耳轴型，中央耳轴型。
5.选定缓冲形式
日本SMC气缸按照用途所需，选择出气缸的缓冲形式。气缸缓冲形式分为:无缓冲，橡胶缓冲，气缓冲，液压缓冲器。
6.磁性开关的选定
日本SMC气缸安装于气缸上的磁性开关，主要是作位置检测之用。需要注意的是:气缸内置磁环，是使用磁性开关的先决条件。磁性开关
的安装形式有:钢带安装，轨道安装,拉杆安装，真接安装。
日本SMC气缸的结构主要是由缸筒、端盖、活塞、活塞杆和密封件等组成，气缸的缸筒的内径大小代表了气缸输出力的大小,活塞要在缸
筒内做平稳的往复滑动，其缸筒的内表面的表面粗糙度应达到Ra0.8um。
日本SMC气缸对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝
合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
产品资料
CP96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用
追加系列 CP96-W、CP96K、CP96KW系列 [New]
追加定制规格 [New]
轻量:*多减小15%
用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
垫缓冲使活塞停止时的金属噪音减小
内置磁环 D 无磁性开关(内置磁环)
安装方式 B 基本型
缸径 32 缸径 32mm
气缸行程 25 气缸行程 25mm
带防护套 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缓冲 C 两侧气缓冲+垫缓冲
带防护套2 - 无防护套
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
形式 气压式
动作方式 单杆双作用
缓冲形式 垫缓冲 / 气缓冲
配管口径 1/8
通口螺纹的种类 G
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.25
*低使用压力 0.05 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 铝合金
杆端螺母材质 碳钢
活塞杆直径 12 mm
0.2MPa理论推力IN 138 N
日本SMC标准气缸CP96SDB32-25C
