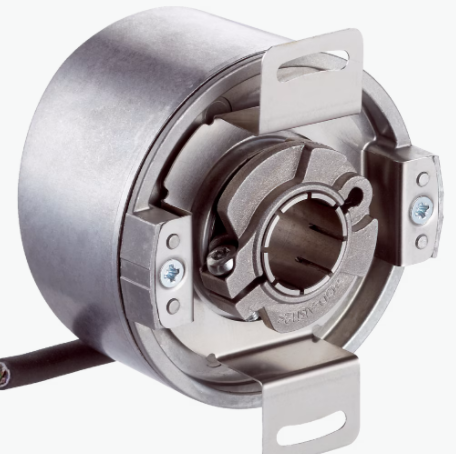

SFM60-HNKT4K02施克编码器SFM60-HRKT4K02
SFM60-HLKT4K02
订货号:
1052165
SFS60-HRKT4K02
订货号:
1052162
SFS60-HLKT4K02
订货号:
1052166
SFM60-HRAT4K02
订货号:
1052258
SFM60-HRBT4K02
订货号:
1054584
SFM60-HKKT4K02
订货号:
1084218
SFM60-HMKT4K02
订货号:
1052163
SFM60-HNKT4K02
订货号:
1052167
SFM60-HPKT4K02
性能
每圈正弦/余弦周期 1,024
可测量*圈数 4,096
步数 134,217,728
测量步距 0.3 ″ 正弦/余弦信号按 12 位细分
积分非线性 Typ. ± 45 ″, 估算正弦/余弦信号的误差限值, 定子联轴器松动
差分非线性度 ± 7 ″, 正弦/余弦信号周期非线性
工作转速 ≤ 6,000 min⁻¹, 直至产生可靠的*位置
可用存储空间 1,792 Byte
系统准确度 ± 52 ″
*位置编码类型 二进制
编码方向 增量, 从“A”方向观察顺时针旋转的轴（参见尺寸图）连接类型 电缆, 8 芯 (4 x 2 x 0.15 mm²), 径向, 1.5 m
供电电压 7 V DC ... 12 V DC
建议供电电压 8 V DC
电流消耗 < 80 mA (无负荷)
正弦/余弦周期输出频率 ≤ 200 kHz
MTTF：危险故障间隔时间 230 年 (EN ISO 13849) 1)
轴的形式 通孔空心轴
轴直径 1/2″
材料、轴 不锈钢
材料，法兰 压铸锌
材料、外壳 压铸铝
法兰类型 / 定子联轴器 定子联轴器
尺寸 参见尺寸图
重量 ≤ 0.25 kg
转动惯量 40 gcm²
工作转速 ≤ 9,000 min⁻¹ 1)
角加速度 ≤ 500,000 rad/s²
工作转矩 0.6 Ncm (+20 °C)
启动转矩 + 0.8 Ncm (+20 °C)
允许静态轴位移 ± 0.3 mm, ± 0.5 mm 径向, 轴向
允许动态轴位移
± 0.1 mm 径向
± 0.2 mm 轴向
滚珠轴承使用寿命 3.6 x 109 转
