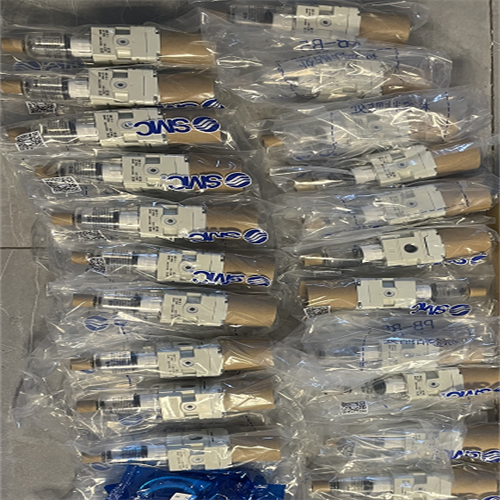

日本SMC过滤减压阀AW20-N02H-CZ-B
AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)
过滤器和减压阀一体化，可省空间、省配管
该减压阀内置能将出口侧压力快速排出的机构
主体大小 20 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 N NPT
接管口径 02 1/4
可选项a - 无安装可选项
可选项b - 无自动排水器
可选项c H 无压力表，带设定螺母(面板安装用)
准标准a C 0.05～0.85MPa设定,带杯体保护罩;X406:0.05～0.4MPa设定
准标准b Z 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:psi,˚F
订制规格 - 标准
可选部件的组装
1） 支架的安装
按照如图所示的方向安装支架。
2） 用定位螺母固定
3） 拧紧
重新拧紧时
请按照下表进行手动拧紧和拧紧。
AW20K-B 34/38 2.0±0.2牛•米
AW30K-B 52/55 3.5±0.2牛•米
AW40K-B 52/55 4.0±0.4牛•米
1） 压力表安装
工具大小数量
重新拧紧拧紧力矩
2到5个凹口
2） 圆形压力表
过滤调节器
在的压力表螺纹和压力表端口上使用密封材料
1） 支架
组装，使支架和非旋转部件能够对齐
非常干净。
确保滚花工具侧的支架的滚花工具一侧
定位螺母彼此面对。
建议用手牢固地拧紧固定螺母
通常
支架和固定螺母上的滚花表面用于锁定
装配
请在固定螺母的钩槽上使用钩形扳手，并且
拧紧
非旋转
吊钩凹槽
固定螺母
支架
滤器
监管者
（滚花工具）
面）
（滚花工具）
面）
使用密封带时，请参阅第4页的“管道”。
AW20K-B
AW30K-B
AW40K-B
AW60K-B
注1）压力表的定位
请将插头安装在正面。
注3）拧紧力矩
过滤器调节器。
在的压力表螺纹和压力表端口上使用密封材料
过滤器调节器。
压力表连接端口，AW20-B至AW60-B系列
是1/8（3到5･m）。
注2）如果压力表位于
请使用上“管道”中描述的扭矩表中的值
第4页拧紧压力表时。
过滤器调节器工具尺寸
12
运输时，密封带与压力相连
测量
当安装了压力表
AW20-N02H-CZ空气过滤减压阀日本C。当输入0.3～1.0MPa压缩空气后，进入过滤气室（A）进行除水、油、尘处理。由于给定弹簧的弹力将球阀推开，从而气压经球阀流人输出管道，并通过小孔进入反馈气室（B），此时气压作用在膜片上的力与给定弹簧力达到平衡。AW20-N02H-CZ空气过滤减压阀日本C。但由于输出压力受外界使用的干扰，就出现输出压力高或低于给定值。如输出压力低于给定值，则膜片上力与给定弹簧力失去平衡，膜向下位移，使球阀打开进压补偿。如输出压力高于给定值，膜片向上位移，此时阀杆和膜片芯离开，气压由小孔排至大气，以至达到新的平衡为止。因而，输出压力一直能定在所需要的给定值上。气动阀组合单元控制气源为0.14MPa。AW20-N02H-CZ空气过滤减压阀日本C。本类阀门在管道中一般应当水平安装
