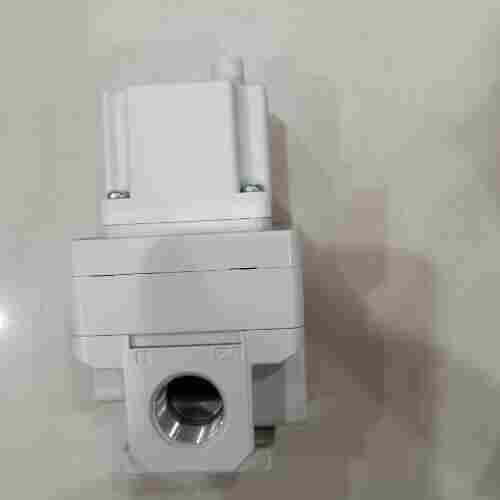

简图分析SMC电气比例阀ITV3050-31F4BN3
技术数据:
通过电气比例信号，实现对压缩空气的无级控制
灵敏度：0.2kPa(100kPa)
压力范围 5 0.9MPa
温度特性 ±0.12%F.S.
环境温度及使用流体温度 0~50℃
输出压力显示精度 ±2%F.S.±1digit
保护构造 IP65
电源电压 0 DC24V
输入信号 3 电压型DC0～10V
监控输出 1 模拟输出DC1～5V
螺纹的种类 F G
连接口径 4 1/2
托架 B 平托架
电缆插头 N 无电缆插头
压力表示单位 3 bar
直线性：±1%以内(F.S.)
迟滞：0.5%以内(F.S.)
通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
产品型号:
CDRB1LW50-90SE-XC4
MXQ12C-50Z
CXSM10-20
AS4000-F04/
CS1BQ160-320
KQ2VS10-02AS-X35
CS1BQ200TF-220-DNX9025
IR1020-01B
RZQA40-245-110
VM132-M5-33
MGPL25-75Z
VBA42A-04GS
VBAT38A1-T-X104
AW30-03-R-A
AC60B-10DG-B
SY7220-4DZ-02
SY5120-4LZD-01
SMC AW60-N068-2-B
特点功能:
另一种是连续控制:阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
伺服阀的主阀一般来说和换向阀一样是滑阀结构，只不过阀芯的换向不是靠电磁铁来推动，而是靠前置级阀输出的液压力来推动，这一点和电液换向阀比较相似，只不过电液换向阀的前置级阀是电磁换向阀，而伺服阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。
也就是说，伺服阀的主阀是靠前置级阀的输出压力来控制的，而前置级阀的压力则来自于伺服阀的入口p，假如p口的压力不足，前置级阀就不能输出足够的压力来推动主阀芯动作。
而我们知道，当负载为零的时候，如果四通滑阀完全打开，p口压力=t口压力+阀口压力损失(忽略油路上的其它压力损失)，如果阀口压力损失很小，t口压力又为零，那么p口的压力就不足以供给前置级阀来推动主阀芯，整个伺服阀就失效了。所以伺服阀的阀口做得偏小，即使在阀口全开的情况下，也要有一定的压力损失，来维持前置级阀的正常工作。
所以使用比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等)，既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
简图分析SMC电气比例阀ITV3050-31F4BN3
