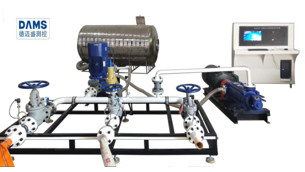

大流量动态水压强度试验机
1、适用范围:
适用于消防软卷盘喷射试验、消防水枪喷射试验、室外消防栓减压稳压性能以及室内消防栓压力损失和减压、减压稳压性能及流量;仅作大流量动态压力源、不含各标准试验装置。
2、主要性能特性:
2.1 采用高压力和大流量双级平行设计,既满足了大流量(100m³/h),又满足了高压力(4MPa);
2.2 采用计算机自动控制,自动采集试验数据,压力控制,自动生成格式化报告;
2.3 整体设计合理,维修保养方便快捷;
2.4 自动恒压,轻微渗漏自动补充恒定压力;
2.5 高压管路数倍制作,经久耐用。
3、符合标准:
3.1 符合 GB15090-2005《消防软管卷盘》第 6.1 节喷射测试的动态压力源;
3.2 符合 GB8181-2005《消防水枪》第 6.1.1 节喷射测试与流量测试的动态压力源;
3.3 符合 GB3445-2018《室内消火栓》第 6.12 节“压力损失”和 6.13 节“减压、减压稳压性能及流量”试验的动态压力源;
3.4 符合 GB4452-2011《室外消火栓》第 6.12“减压稳压性能”试验的动态压力源。
4、主要技术参数:
4.1 适用工件:消防水枪 DN65mm、DN50mm、DN40mm(中压水枪)以及进口外螺纹 M39*2(高压水枪);
4.2 主要配置:由储水罐、大流量管路、高压管路及计算机集成控制柜组成;
4.3 试验介质:水;
4.4 大流量部分:
4.4.1 组成:由低压离心泵、DN100 低压管路组成;
4.4.2 压力:0~0.7Mpa;
4.4.3 流量 100m³/H;
4.4.4 功率:30kw;
4.4.5 变频器:30kw,由计算机执行控制。
4.5 高压部分:
4.5.1 组成:由 D 型多级高压泵和高压管路组成:
4.5.2 压力:0.5~4.5Mpa;
4.5.3 流量:12.5m³/H;
4.5.4 功率:55kw;
4.5.5 变频器:55kw,由计算机执行控;
4.6 系统组成:由截止阀、过滤阀、低压水泵、多级压力泵、止回阀、安全释放阀、液压传感器、调节阀以及 DN100/DN65/DN50/DN40 管道组成;
4.6.1 过滤器:DN100,过滤网 10~30 目 ;
4.6.2 截止阀:DN100;
4.6.3 止回阀:两个,防止压力回流;
4.6.4 安全释放阀:DN80,当压力过试验值后而释放,起到安全保护作用;
4.6.5 压力采集精度:±0.05MPa;
4.6.6 压力传感方式:电流变送器方式;
4.7 储水罐:直径 2.1m*1.8m;
4.8 电源:AC380V,功率:90KW;
4.9 控制箱:1200*750mm*1400mm。
