库号：D356952
一、产品简介
1.1 概述

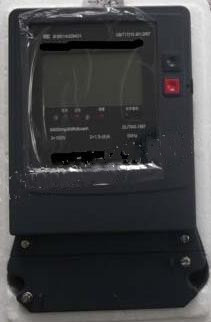

多功能失压仪是采用电能计量芯片，与成熟的多费率相结合设
计而成，应用数字采样处理及 SMT 工艺，根据居民实际用电状况所设计、制造
该表实现分时计量，设定日自动转存数据，手持终端或 PC 机编程及抄表，LCD 显示等功
能；可进行 4 种费率、10 个时段、2 个时区及 12 位表号等设置，并具有电能测试脉冲输出。
其性能指标符合 GB/T 17215-2002《1 级和 2 级静止式交流有功失压仪》和 DL/T 614-1997
《多功能失压仪》标准对多功能失压仪的各项要求。通讯规约符合《DL/T645-1997 多功
能失压仪通信规约》及用户提出的特殊通信要求。
1.2 规格型号及指标
规格型号及脉冲常数（具体以仪表铭牌为准）
型 号 类 别 参比电压 Un 额定电流 In 脉冲常数
三相三线 3×100V 3×1.5(6)A 6400 imp/kW·h 6400 imp/kvar·h
三相四线
3/×57.7/100V 3×1.5(6)A 12800 imp/kW·h 12800 imp/kvar·h
3×220/380V
3×1.5(6)A 3200 imp/kW·h 3200 imp/kvar·h
3×2.5(10)A 1600 imp/kW·h 1600 imp/kvar·h
3×5(20)A 800 imp/kW·h 800 imp/kvar·h
3×10(40)A 400 imp/kW·h 400 imp/kvar·h
3×10(60)A 400 imp/kW·h 400 imp/kvar·h
3×15(60)A 400 imp/kW·h 400 imp/kvar·h
3×20(80)A 200 imp/kW·h 200 imp/kvar·h
3×30(100)A 200 imp/kW·h 200 imp/kvar·h
准确度等级：有功 1.0 级 无功 2.0 级
额定频率：50Hz
起动电流：有功 0.004Ib 无功 0.005Ib
潜动：电压线路施加 115%Un，电流回路无电流时，电表输出的有功脉冲不多于 1 个。
外型尺寸：250mm×170.8mm×78.5mm
重量：约 1.8kg
电气参数
正常工作电压 0.9Un～1.1Un
工作电压 0.75Un～1.15Un
电压线路功耗 ≤2W 和 5VA
电流线路功耗 ≤1VA
数据备份电池电压 3.6VDC
- 3 -
费率工作参数
时钟准确度(日) ≤0.5S (23℃)
电池容量 ≥1200mAh
停电后数据保存时间 ≥10 年(用新电池)
气候条件
正常工作温度 -20℃～+50℃
工作温度 -30℃～+60℃
贮存和运输温度 -40℃～+70℃
贮存和工作湿度 ≤85%
参数
费率数 4
时段数 10
计度范围 0～999999.99 kW·h
显 示 液晶
通讯波特率 RS485 口:1200bps
