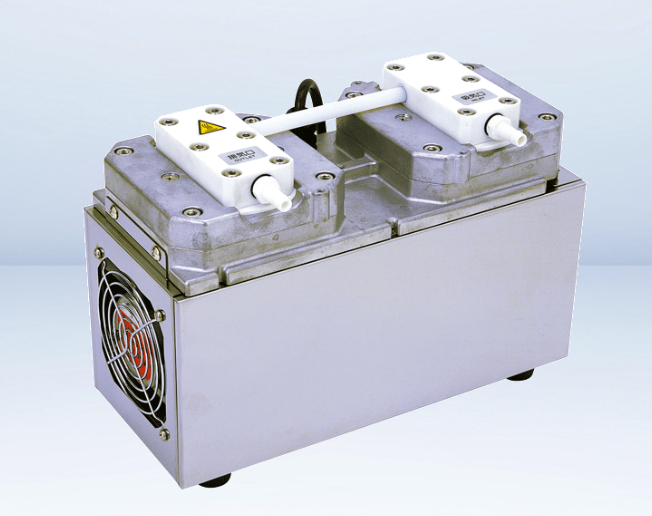

通过橡胶薄膜(膜片)的往复运动而排气的真空泵。 结构简单,易于操作。 DTC系列是高耐腐型。
所有接触气体的部件全部采用PTFE与FPM材料。 适合吸排有腐蚀性或有机溶剂气体。 高真空至1000Pa。 小型。特点
*1 :表压 ■TUV是由执行产品安全测试及的国际第三方组织审查，符合欧洲规格的高品质产品。 如果泵在负载运行期间停止,然后再立即重新启动,则可能无法重新启动。 在这种情况下,需使泵内部恢复到大气压状态。 确保没有异物或灰尘进入泵内。 如果吸入的气体中混入了水分,灰尘等,则必须将其清除。 如果泵在接近大气压的条件下长时间运行,泵可能会在短时间内发生故障。规格
项目 单位 50Hz 60Hz 实际抽速 L/min 40 46 极限压力 Pa 1.0×103 kPa -100.3*1 电机 W 100 重量 kg 10.2 进出气管道直径 mm O.D.φ9×I.D.φ6 (G 1/4) 环境温度 ℃ 0～40 尺寸 mm 136(W) × 288(L) × 202(H) RoHS对应 对应标准/电压
电压 备注 单相, 100V ― 单相, 115V CE, TUV, cTUVus DTC-41KC 单相, 200V CE, TUV, cTUVus DTC-41KD 单相, 220V CE, TUV, cTUVus DTC-41KE 单相, 230V CE, TUV, cTUVus DTC-41KF 使用上的注意
尺寸图
排气速度曲线
