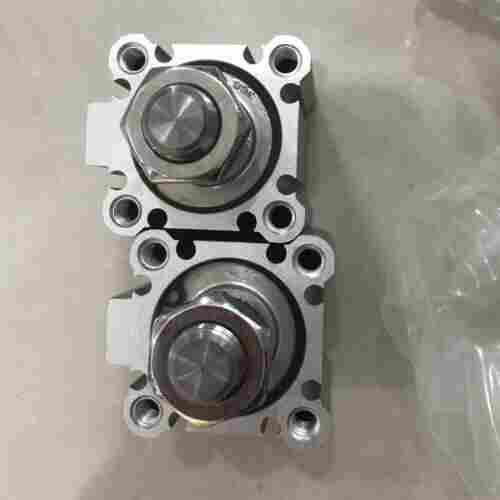

CQ2A100-25DMZ薄型气缸SMC规格图样
功能特点:
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
内置磁环 - 无内置磁环
活塞是薄型气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
安装方式 A 两端螺孔式
形式 - 气压式
缸径 100 缸径 100mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 25 气缸行程 25mm
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缸体可选项 M 杆端外螺纹
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
安装螺丝同捆，设定了杆端安装件的型号
