SMC气缸CDQ2B63-50DCMZ-M9N注意事项
产品简介：
日本SMC CQ2 Z 系列 薄型气缸:标准型/单杆双作用
型号：CDQ2B63-50DCMZ-M9N
追加Φ4, Φ6, Φ10 [New]
Φ4～Φ200的阵容
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 B 通孔式(标准)
形式 - 气压式
缸径 63 缸径 63mm

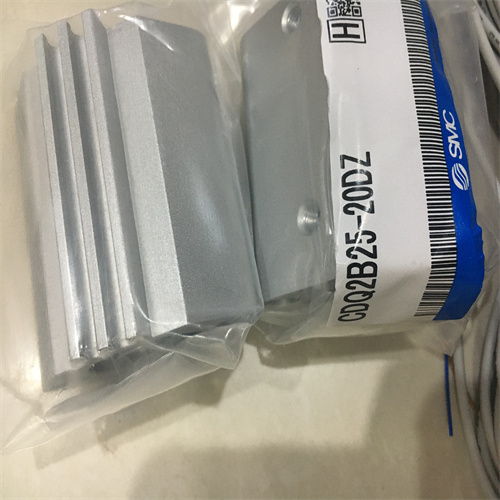

产品图片：
通口螺纹的种类 - Rc/M螺纹
气缸行程 50 气缸行程 50mm
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缸体可选项 CM 带缓冲垫,杆端外螺纹
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包 - 无安装螺钉
杆端安装件 - 无
磁性开关型号 M9N 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性：
配管口径 1/4
使用流体 空气
动作方式 单杆双作用
杆端螺纹的种类 M
杆端螺纹尺寸 M18X1.5
低使用圧力 [MPa] 0.05 MPa
高使用圧力 [MPa] 1.0 MPa
保证耐压力 [MPa] 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～500 mm/s
材质（杆侧缸盖） 铝合金
材质（缸筒） 铝合金
材质（活塞杆） 碳钢
材质（活塞） 铝合金
材质（缓冲垫） 聚氨酯
材质（杆端螺母） 碳钢
