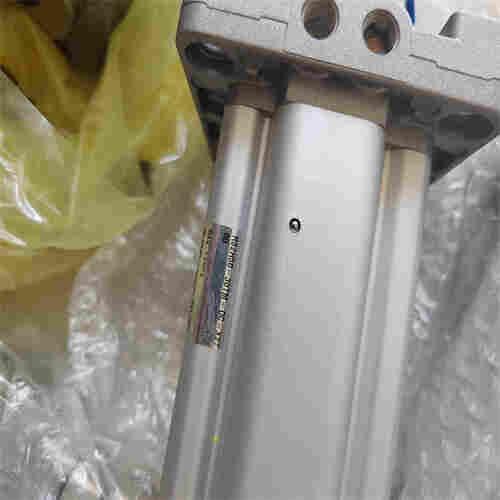

SMC重载型止动气缸RS2H50-30DM-DP
产品介绍
RS2H 系列 重载型止动气缸
止动气缸通常用在倍速链式生产线上，当气缸的活塞杆伸出时，可把输送线上的工件挡住，而无需使输送线停止，当气缸缩回时工件则继续随输送线运行。其工作原理如下图所示。为增强抵抗工件冲击的能力，止动气缸-般会使用加粗活塞杆，并且在活塞杆中内置了可调液压缓冲器。这样的产品基本上就可以满足需要了。RSDQA16-10BRRSDQA16-10D
RSDQA16-10T
RSDOA16-15BR
RSDQA16-15D
RSDQA16-15DK
RSDQA16-15DR
RSDQA20-10D
RSDQA20-10T
RSDQA20-15D
RSDQA20-15DK
RSDQA2015DKF7NV
RSDQA2015DKXA35
质量 *减轻22%(和RS1H系列相比)
缸筒 *缩短9 mm
(RS2H63-30行程的场合)
可平稳地停止托架
带液压缓冲器的止动气缸
非锁定规格(-XC102)
缸径 50 缸径 50mm
通口螺纹的种类 - Rc
配管方向 - 法兰侧
气缸行程 30 气缸行程 30mm
动作方式 D 双作用
滚轮材质 M 轧辊钢
可选项 D 带锁机构
杠杆与通口的位置关系 P 从通口90°
磁性开关型号 - 无磁性开关 磁环内置
磁性开关个数 - 2个 或 无
订制规格 - 标准
SMC止动气缸的作用:
SMC止动气缸的作用是引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
SMC止动气缸选型依据:
1、类型的选择根据工作要求和条件，正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸:要求重量轻，应选轻型缸;
要求安装空间窄且行程短，可选薄型缸;有横向负载，可选带导杆气缸;要求制动精度高，应选锁紧气缸;不允许活塞杆旋转，可选具有杆不回转功能气缸;高温环境下需选用耐热缸;在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘量。要求无污染时需要选用无给油或无油润滑气缸等
SMC重载型止动气缸RS2H50-30DM-DP
