SMC电磁阀VQZ332-5L1-02真空环境使用
产品简介：
日本SMC VQZ200·300 系列 3通电磁阀 直接配管型 单体
型号：VQZ332-5L1-02
外部先导规格可用于真空环境
铝阀体一体型集装式，可安装DIN导轨
集装式型号: VV3QZ12，VV3QZ15，VV3QZ22，VV3QZ25，VV3QZ32，VV3QZ35
字段描述 字段取值 取值描述
系列 3 VQZ300 阀宽18mm
机能 3 弹性密封 N.C.
规格 - 标准型
线圈电压 5 DC24V
导线引出方式 L L型插座式导线引出(长300mm)
手动操作方法 - 非锁定推压式(要工具型)
对应IP65 - 不对应
接管口径2(A)通口 02 Rc1/4
螺纹形式 - Rc
可选项 - 无
订制规格 - 标准
CE对应 - -

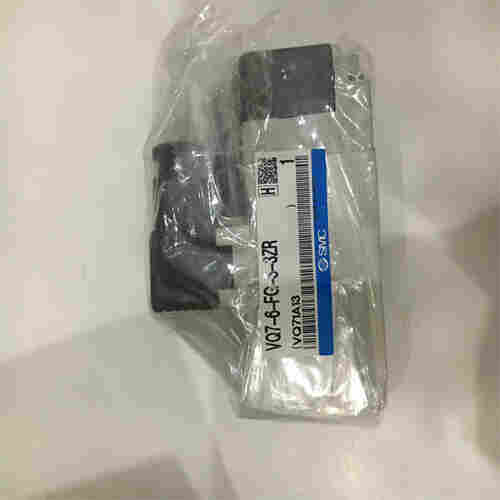

产品图片：
其他特性：
阀体形式 插头引线式
配管种类 直接配管型
线圈规格 标准
背压防止阀 无背压防止阀
消声器 无消声器
高使用圧力 [MPa] 0.7 MPa
低使用圧力 [MPa] 0.15 MPa
大动作频率 5 Hz
环境温度及使用流体温度 -10～50℃
排气方式 各自排气型
给油 不给油式
C值(P→A/B) 直接配管型 2.6 dm³/(s·bar)
b值(P→A/B) 直接配管型 0.21
Cv值(P→A/B) 直接配管型 0.59
C值(A/B→E) 直接配管型 2.2 dm³/(s·bar)
b值(A/B→E) 直接配管型 0.16
Cv值(A/B→E) 直接配管型 0.49
