概述

用于真空容器内部的圆形（符合 MIL-DTL-5015 标准）连接器。

特征

• 绝缘体采用PEEK或陶瓷，在高真空条件下具有优异的除气特性。

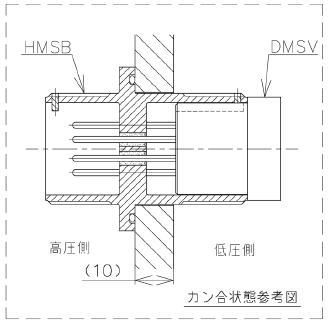

• 可与HMSB系列密封连接器配合

• 接触连接方法是压接方法。

主要规格

结构及表面处理

• 绝缘子具有整体结构。

• 触点由铜合金制成，表面镀金。

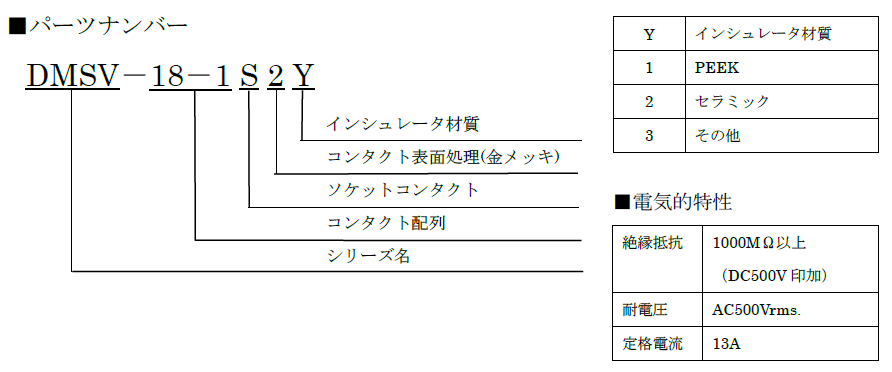

模型

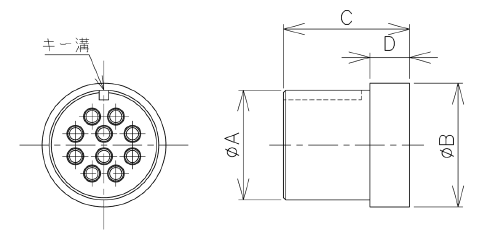

尺寸

（单位：毫米）

零件号	A	乙	C	D
DMSV-14S-2S2Y	17 号	20	27	14
DMSV-18-1S2Y	23.5	26.5	27	8.5
DMSV-20-29S2Y	26.5	29.7	27	8.5
DMSV-24-28S2Y	32.9	36	27	8.5
DMSV-36-10S2Y	50.2	55	27	8.5

电气特性

1.	绝缘电阻	1000MΩ以上（施加DC500V）
2.	耐压	AC500Vrms。
3.	额定电流	13A

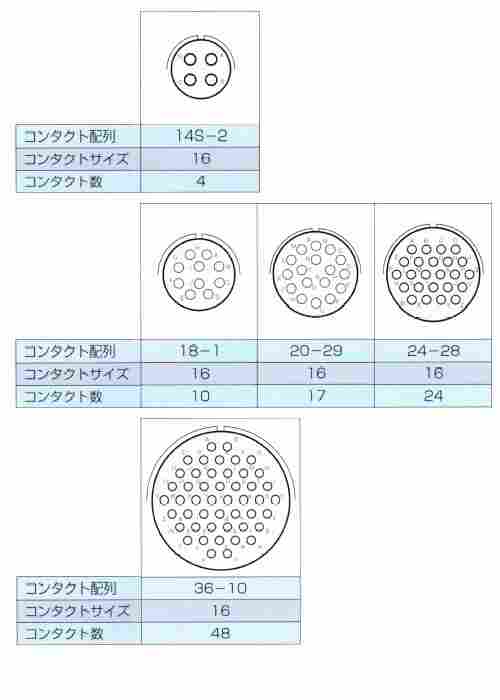

接触安排

请注意

• 对于材质、安装尺寸、形状变更等特殊事项，请另行联系我们。

• 可以制造各种其他接触装置。

• 由于改进等原因，内容可能会在没有预告的情况下发生变更，敬请谅解。
