日本KDN京都电机 直接环形照明LED灯 KDDR2-32/10

直接环形照明

多种尺寸和颜色

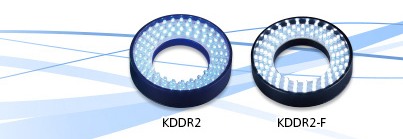

KDDR2 是一种照明系统，其中*形 LED 倾斜到基板上，并在中心发射直射光。 通过将 LED 安装在平坦的表面上，KDDR2-F 可以照射比直接 KDDR2 更宽的区域。

阵容

直接型

型	发光颜色	功耗 （W）	外形图	宽（mm）
KDDR2-32/10*		0.90	1	20~35
		1.80
KDDR2-38/
		.16
KDDR2-40/25*		0.72	3	40~65
		1.44
KDDR2-50/28*
KDDR2-66/36*		3.42	5	170~310
		5.40
KDDR2-70/39*		3.60	6	50~100
		5.76
KDDR2-90/50*		6.48	7	60~120
		6.48
KDDR2-110/60*		7.56	8	60~120
		9.54
KDDR2-140/95*		10.80	9	80~130
		10.80

扁平型

型	发光颜色	功耗 （W）	外形图
KDDR2-F32/10*		0.54	10
		1.08
KDDR2-F43/15*		1.08	11
		2.16
KDDR2-F50/15*		1.62	12
		3.24
KDDR2-F60/32*		1.80	13
		3.60
KDDR2-F70/37*		3.24	14
		5.58
KDDR2-F90/50*		6.12	15
		6.12
KDDR2-F100/50*		6.48	16
		6.48
KDDR2-F110/60*		7.20	17
		9.54

光强度分布 ~ 使用示例

型号说明

外形图

• * 输出电缆长度为 500 毫米。

• * 连接器型号：SMR-02V-B（JST） 引脚布局1：（+），2：（-）
