日本KDN京都电机 低角度环形照明LED灯

低角度环形照明

用于边缘提取、划痕等不均匀性检查

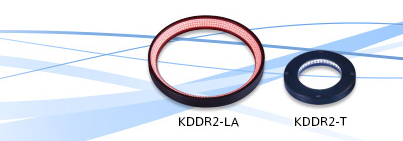

KDDR2-LA是一种环形照明，可以通过在倾斜度较大的板上安装*形LED来从短距离照射工件。 KDDR2-T 是一种环形照明，旁边直接安装了一个*形 LED。

阵容

低角度型

型	发光颜色	功耗 （W）	外形图	宽（mm）
KDDR2-LA38/
		6
KDDR2-LA50/24*
KDDR2-LA74/48*		2.70	3	15~20
		5.40
KDDR2-LA100/68*		5.40	4	20~30
		5.40
KDDR2-LA120/70*		6.84	5	20~35
		6.84
KDDR2-LA				5~20
		7.92
KDDR2-LA200/170*		1
		0

水平对置型

型	发光颜色	功耗 （W）	外形图
KDDR2-T50/20*		0.72	8
		1.26
KDDR2-T75/46*		1.44	9
		2.88
KDDR2-T84/54*		1.44	10
		2.88
KDDR2-T96/60*		1.80	11
		3.60
KDDR2-T122/92*		2.34	12
		4.68
KDDR2-T
		5.76
KDDR2-T
		7.20
KDDR2-T206/

光强度分布 ~ 使用示例

型号说明

外形图

• * 输出电缆长度为 500 毫米。

• * 连接器型号：SMR-02V-B（JST） 引脚布局1：（+），2：（-）
