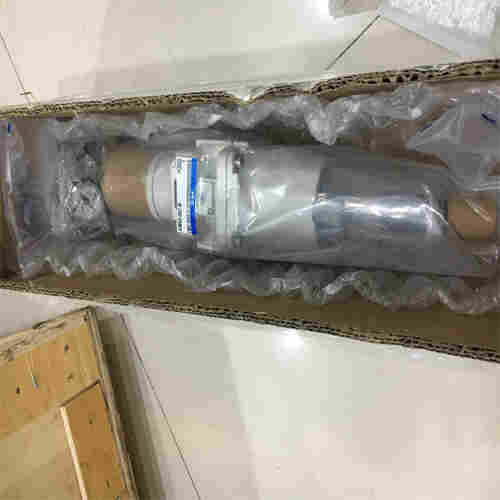

SMC气缸MGPM40-75Z-P3DWASE带导杆
产品简介：
日本SMC MGP-Z 系列 带导杆薄型气缸 MGPM40-75Z-P3DWASE
由于导杆缩短、端板厚度变更，重量多削减24%
实现节省空间
由于导杆多缩短22 mm，削减了气缸安装时避让孔的加工量
圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装
字段描述 字段取值 取值描述
轴承的种类 M 滑动轴承
缸径 40 缸径 40mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 75 气缸行程 75mm
行程调整标记 - 无
磁性开关型号 P3DWASE 耐强磁场2色显示, 无触点磁性开关, 导线带M12-4针前置插头, 带指示灯, 2线式, 横引出, 导线长0.3m, 适用电压：DC24V
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性：
配管口径 (空气压通口) 1/8
适用流体 气压式
形式 单杆双作用
磁性开关用内置磁环 内置磁环
缸径 [mm] 基本型 mm
气缸行程 垫缓冲 mm
缓冲 0.1
通口螺纹的种类 1.0
订制规格 1.5
杆端形状 -10℃～60℃
杆端外螺纹尺寸 不给油式
杆端内螺纹尺寸 50～500
保证耐压力 [MPa] 铝合金 MPa
使用流体温度 小値 [°C] 铝合金 ℃
使用流体温度 大値 [°C] 碳钢 ℃
周围温度 小值 [°C] 铝合金 ℃
周围温度 大值 [°C] 聚氨酯 ℃
允许动能 [J] 772 J
锁位置 882
锁紧保持力 [N] 992 N
