库号：D130511
接触电阻检测仪
测量范围：1μΩ~20KΩ
用途： 铁路机车、车辆单位对各种低值接触电阻检测

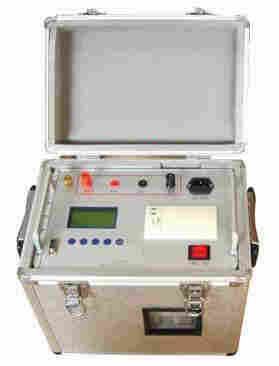

便携式接触电阻智能检测仪 附图
GF2701A型便携式接触电阻智能检测仪是采用微机控制的自动检测装置，主要适用于铁路机车、车辆单位对各种低值接触电阻,如轮对接触电阻检测。
本仪器采用四端测量，可地克服测量线的引线电阻测点接触电阻对测量的影响。该仪器操作十分简便，在自动检测的同时实时显示相应的检测结果，所有的检测数据均由微机采样、处理并存储在相应的数据存储区里，以供查询、存档之用。该检测仪器还具有数据传输功能，通过标准的RS—232接口连至PC机，即可实现检测数据的网络化和信息化。
本仪器抗干扰性能强，可抗较强电场干扰。
本仪器内部装有自校环节，可随时对仪器进行自校，以保证仪器的精度。
本仪器体积小，重量轻，便于携带。
二、结构特征与工作原理:
基本原理：
GF2701A型便携式接触电阻智能检测仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。
本仪器可存储512组试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失
三、 主要参数
项目 指标及参数 备注
测量范围 1μΩ~0.1Ω
测试电流 0.02Ω
10A
测量准确度 ±1%（满量程）
显示方式 128×64点阵显示
操作方式 手动切换量程
大分辨率 1μΩ
校准方式 自动校准
电 源 AC 220V±10%，50Hz±2 Hz 保险管3A
大功耗 200W 测试电流为10A时
工作环境 环境温度:-20°～50°相对湿度:≤90%
体 积 300╳200╳250 (mm)
重 量 5kg 带配件
