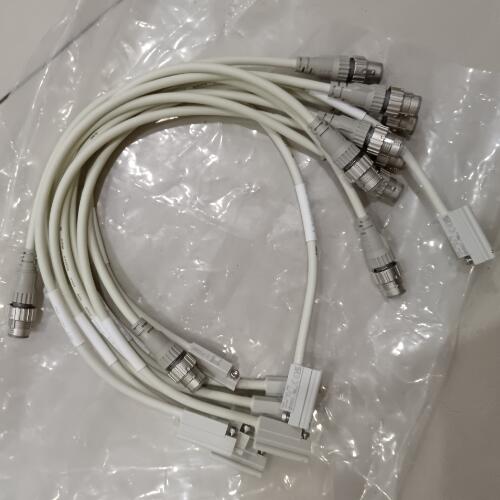

气缸磁性开关D-P3DWAL参考数据SMC直接出线式
特点应用:
直流2线式开关，由于内部电压降在4V以下，漏电流在0.8mA以下，能满足大部分程序控制器的输入要求。注意不是全部市售PLC都可直接连接。有问题的场合，可使用直流3线式
都2线式开关，由于有保护电路，反接时开关并不损坏，变成常通状态负载处短路状态，反接开关会损坏。对3线式，电压+端与-端反接，有保护电路的保护。但电源+端与蓝线连接，电源-线与黑线连接，开关要损坏。
适合负载 DC24V继电器、PLC用
负载电压 DC24V
负载电流 6～40mA
内部电压降 5V以下
动作时间 40ms以下
漏电流 DC24V时1mA以下
开关壳体上有一带孔的夹片，导轨中有一可滑移的安装螺母，将安装螺钉穿过夹片孔，对准螺母拧紧，则开关便紧固在导轨上。这张安装方法通常用于中小型气缸及带安装平面的气缸。
通过螺钉将磁性开关锁紧在外侧的正确位置上。图b是将安装用钢带沟槽的轭架上，旋动安装螺钉，则磁性开关就被紧固在缸筒上。此固定方法安全，但紧固力不能过大，以防止拉长钢带反而不能固定，甚至拉断钢带。钢带安装时不要倾斜，否则受冲击返回至正常位置时便会松动。适用于无拉杆的中小型缸。
导线引出方向 横方向
配线方式 2线式
多个开关串联使用时，由于每个发光二极管都有内部压降，故开关吸合时的负载电压是电源电压减去各开关的内部压降之和。若负载电压低于负载的*低动作电压，即便开关动作，负载也可能不动作。故开关串联时，一般不多于4个。
多个开关并联使用时，随并联开关个数的增加，每个开关两端的压降和通过电流都减小，故指示灯会变暗或不亮。
