库号：D72378
GF2831S型
联轴节高度测量尺（数显）
（300-400）
使用说明书
一、简述
1.适用范围
联轴节高度测量尺（以下简称测量尺）用于测量地铁车辆联轴节距轨面的距离。
2.适用环境
环境温度：0℃～＋55℃
相对湿度：不大于85%
二、结构

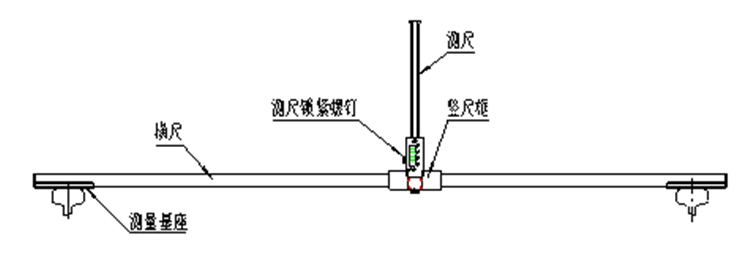

联轴节高度测量尺主要由横尺、测量基座、竖尺框、测尺、测尺锁紧螺钉等组成。
三、主要参数
型号GF2831S 测量范围300～400（mm） 分度值（mm）0.01 示值（mm）±0.1
四、操作使用方法
1.校准零位
松开测尺锁紧螺钉，将测尺移动至上部，打开数显读数装置电源开关，使用预置数功能。将显示数字预置到“置零数”（ “置零数”刻在竖尺框上）。
2.测量操作
2.1.将横尺两测量基座落在被测联轴节正下方的钢轨面上。
2.2.挪动尺框至被测位置，并拉动测尺使其测量面与被测联轴节接触。
2.3.此时读取数显装置读数，此值即为联轴节距轨面的距离。
五、检验方法
按照《联轴节高度测量尺检验办法检验》进行。
六、使用注意事项与保养
1.使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。
2.相对运动部位应经常滴少量洁净润滑油。
3.数显装置应避免油或水进入电路板。
GF2831S型
联轴节高度测量尺（数显）
（300-400）
使用说明书
一、简述
1.适用范围
联轴节高度测量尺（以下简称测量尺）用于测量地铁车辆联轴节距轨面的距离。
2.适用环境
环境温度：0℃～＋55℃
相对湿度：不大于85%
二、结构
联轴节高度测量尺主要由横尺、测量基座、竖尺框、测尺、测尺锁紧螺钉等组成。
三、主要参数
型号GF2831S 测量范围300～400（mm） 分度值（mm）0.01 示值（mm）±0.1
四、操作使用方法
1.校准零位
松开测尺锁紧螺钉，将测尺移动至上部，打开数显读数装置电源开关，使用预置数功能。将显示数字预置到“置零数”（ “置零数”刻在竖尺框上）。
2.测量操作
2.1.将横尺两测量基座落在被测联轴节正下方的钢轨面上。
2.2.挪动尺框至被测位置，并拉动测尺使其测量面与被测联轴节接触。
2.3.此时读取数显装置读数，此值即为联轴节距轨面的距离。
五、检验方法
按照《联轴节高度测量尺检验办法检验》进行。
六、使用注意事项与保养
1.使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。
2.相对运动部位应经常滴少量洁净润滑油。
3.数显装置应避免油或水进入电路板。
