库号：D63207

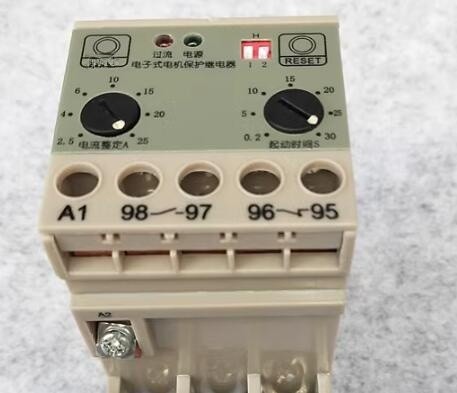

JYB外形尺寸与同规格T系列热继电器相同，内藏传感器对三相电流取样，根据接触器主回路接线端位置不同，产品为标注35卡轨独立安装，能与CJX2、B系列等交流接触器配套，适合在抽屉柜安装。安装时无需另配电流互感器。
接插组合式和卡轨独立安装，反时限脱扣；
单相和三相均可使用（通过关闭面板缺相保护开关实现）；
电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
脱扣故障指示；
起动延时设定；
可确认电机实际运行电流值；
功能代号 特点 适用负荷
G型 过流、三相不平衡、缺相保护 不做特殊保护要求的一般负荷
W型 G型+欠流保护 泵类抽空保护要求
型号 0.5~6. 0.5~2.5KW
JYB-25 2 2.5~2 2~10KW
电流整定范围 ：0.5~6.；2：2.5~2
起动时间设定 0.2~30秒，出30秒可特殊订货
缺相动作时间 ≤5秒，通过面板DIP开关设定，可去除缺相保护功能
故障指示 LED发光管
过流保护特性 反时限脱扣
欠电流设定 0~电流整定值的60%
欠电流保护 30±5秒脱扣。（起动时间为7秒，不可设定）
抗三相不平衡能力 不低于50%
电流整定精度 ＜8%
三相不平衡保护 ＞70%脱扣
工作电源 AC220V/AC380V，50/60Hz
复位方式 手动（面板RESET按键或断电复位）/自动，面板DIP开关设定
安装方式 卡轨独立安装（L）或接插组合式安装（Z）
重量 200g
外形尺寸 45（W）×82（D）×96（H）
输出端口 电气上分离的一对动合（常开）97、98，一对动断（常闭）95、96，负荷见下表
约定发热电流（A） 使用类别 额定工作电流（A） 频率 控制容量（VA）
380V 220V 110V Hz 接通 分断
6 AC- 50 1500 180
DC-0
