库号：D408672
本款电压监测仪是按照电力行业标准 DL/T 500-2009《电压监测仪使用条件》研制
的用于监测统计电压合格率的仪表。该表采用微处理器和数据采集芯片进行数据采
集处理，可自动记录所监测线路的供电电压，统计每月、每天、每小时电压的高时间、
低时间、合格时间及电压的高率、低率、合格率，形成统计数据；统计数据可存储在监
测仪内，所保存的数据在掉电情况下不丢失。
本公司还可为您提供配套的上位机管理软件，实现报表数据的统计分析和打印功能。如
对报表统计有特殊要求，可与本公司商议另行开发程序。
2.2 特性和型号说明
2.2.1 主要特性
产品通用性好，可监测多种不同等级的电压线路。
真值测量，直接显示被测电压值。
通过中文液晶屏和指示灯的配合能直观显示监测仪的工作状态和采集的资料。
仪表采用自诊断和自修正，能适应较恶劣的外部环境，保证其较高的测量精度
和稳定性。
采用大容量存储芯片存储数据，存储的数据在掉电情况下不丢失，数据可维持 10
年以上。
采用时钟芯片，时钟芯片在掉电情况下可自动运行。
可通过本地或远程设定监测仪的电压等级、上下限、时间等参数。
远程的数据采集方式可选用 GPRS、GSM 短信、GPRS/GSM、RS485。
支持 GPRS 双，并且具备 GPRS 通信方式远程升级程序功能。
具备标准的串口接口，配合我公司的自动校验装置，可对监测仪进行自动校验。
可配置电压继电器输出告警功能
2 主要参数
测量范围：Un±20%（Un 为被测电压等级）
输入电压：100V、220V、380V（出厂默认电压等级：220V）
精度等级：0.5
走时精度：≤±1S/天
统计精度等级：0.01
功耗：≤3VA
资料存储：本机基本配置保存 0～3 个月的 5 分钟数据，0～3 个月的每小时统计数
据，2 天～12 个月的日统计数据，2～24 个月的月统计数据，2～24 个月的跨月统
计数据，0～256 组来停电记录等。且可按用户要求定制长时间的数据统计资料。
工作环境温度：-20～60℃、相对湿度≤90%RH
贮存温度：-40～70℃
净重： 1.25Kg±5%
外形尺寸(长×宽×高) 单位：cm

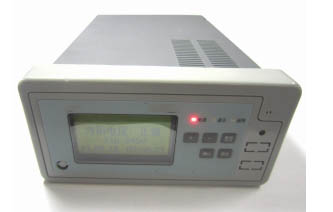

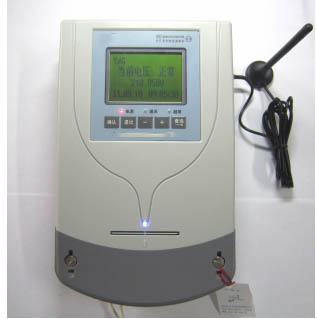

挂装式：24.5×16.5×7.0 槽装式：24.0×16.0×8.0
2.2.3 统计资料
5 分钟电压数据
每小时高电压、低电压及发生时间，每小时平均电压
每小时运行时间、高时间、低时间
每天高电压、低电压及发生时间，每天平均电压
每天运行时间、合格时间、高时间、低时间
每天运行供电合格率、高率、低率
每月高电压、低电压及发生时间，每月平均电压
每月运行时间、合格时间、高时间、低时间
每月运行供电合格率、高率、低率
跨月高电压、低电压及发生时间，跨月平均电压
跨月运行时间、合格时间、高时间、低时间
跨月运行供电合格率、高率、低率
