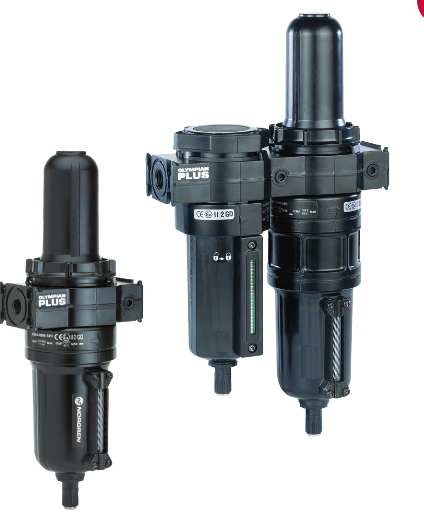

F64B-NNN-LR0样册 norgren过滤器
使用参数
型号
F64B-NNN-LR0
订货号
31BL3017
介质
压缩空气
口径
不带保护罩
压力范围
*17 bar
滤芯
活性炭和复合材料
应用行业
工业自动化行业
端口尺寸：1/4“。。。3/4”
（ISO G/PTF）
>F64B/F64L是“三重”
功能产品
包含前置程序-
机油滤芯
移除元件
（底部）和油
蒸汽去除
元素（顶部）
>高效率
聚结过滤器
含活性炭
>非常紧凑
由于三个原因造成的足迹
在一个设计中
>空气纯度等级
根据
ISO8573-1:2010:1:7:0*
*根据
ISO 12500-1中规定的方法
入口油气溶胶浓度
4mg/m³
技术数据、标准型号
符号端口尺寸排水管重量
（kg）
模型
G1/4--自动1,83 F64B-2GN-AR0
G3/8--自动2,21 F64L-3GN-AR0
G1/2基本自动2,50 F64L-4GN-AR0
G3/4--自动2,88 F64L-6GN-AR0
无轭自动1,59 F64B-NNN-ARO
无轭自动1,59 F64L-NNN-ARO
带附加标准预滤器F64G的F64B/L型号的技术数据
符号端口大小预过滤器
要素
主过滤器排水重量
（kg）
模型
G1/4-F64G F64B全自动3.20 FFB64-208
G3/8-F64G F64L全自动3.57 FFB64-308
G1/2基本F64G F64L自动3.60 FFB64-408
G3/4-F64G F64L全自动3,98 FFB64-608
备注：
这些装置不能去除碳
一氧化碳、二氧化碳
或其他有毒气体，或蒸汽。
仅压缩空气
功能：
*阶段：预过滤器40μm
第二阶段：0.01μm聚结过滤器
第三阶段：碳元素
*工作压力：
17巴（246磅/平方英寸）
剩余油含量：
+21ºC时*为0003 mg/m3
（+70°F）
端口尺寸：
1/4英寸、3/8英寸、1/2英寸或3/4英寸
6.3巴（90）时的*流量
psi）入口压力：
F64B:15.6立方分米/秒（33标准立方英尺/分）
F64L:16.3立方分米/秒（34.5标准立方英尺/分）
保持规定的除油量
演出
排水管：
自动
自动排水条件：
关闭排水管的压力：
>0.3巴（4.3磅/平方英寸）
打开排水管的压力：
<0.2巴（2.9磅/平方英寸）
关闭时的*小空气流量
排水量：0.6 dm3/s（1.3 scfm）
环境/介质温度：
-20° ... +65°C（-4°…+149°）
气源必须足够干燥
避免tem结冰-
温度低于+2°C（+35°F）。
注：
安装带5的F64G滤清器
μm滤芯上游
F64B/L滤波器*
使用寿命。
材料：
主体和轭架：锌合金
连接件：铝
金属碗：铝
预滤芯：烧结
青铜
主滤芯已激活
碳包：复合材料
材料
弹性体：NBR
