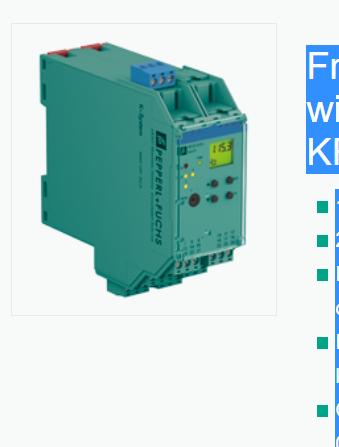

KFD2-UFC-EX1.D隔离栅 倍加福P+F
带跳闸值KFD2-UFC-Ex1.D的变频器
单通道隔离屏障
24V直流电源（电源轨）
NAMUR传感器或干触点的输入
输入频率1mHz。。。5千赫
电流输出0/4mA。。。20毫安
继电器触点和晶体管输出
启动控
线路故障检测（LFD）
符合IEC/EN 61508/IEC/EN 61511的SIL 2级
25216；技术参数选择KFD2-UFC-Ex1.D
一般规范
信号类型数字输入
功能安全相关参数
安全完整性等级（SIL）SIL2
供应
连接端子23+、24-或馈电模块/电源轨
额定电压20。。。30伏直流电
额定电流约。100毫安
功耗/功耗≤2 W/2.2 W
界面
编程接口编程插座
输入
连接侧现场侧
连接输入I：本质安全：端子1+、3-
输入II：非本质安全型：端子13+、14-
输入I传感器符合EN 60947-5-6（NAMUR）或机械触点
脉冲持续时间>50µs
输入频率0.001。。。5000赫兹
线路故障检测断线I≤0.15mA；短路电流I>6.5mA
输入II启动控：1。。。1000秒，以1秒为步长可调
主动/被动I>4mA（至少100ms）/I<1.5mA
开路电压/短路电流18 V/5 mA
输出
连接侧控制侧
连接输出I：端子10、11、12
输出II：端子16、17、18
Outout III：条款19+，20-
输出IV：端子8+、7-
输出I、II信号，继电器
触点负载253 V AC/2 A/cosφ≥0.7；40伏直流/2a
机械寿命5 x 107次开关循环
通电/断电延迟约。20毫秒/约20毫秒
输出III电子输出，无源
触点负载40 V DC
信号电平1-信号：（L+）-2.5 V（50 mA，防短路/过载）
0信号：关闭（关闭状态电流≤10µA）
IV模拟输出
当前范围0。。。20mA或4。。。20毫安
*开环电压。24伏直流电
*负载。650°
故障信号下限I≤3.6 mA，上限≥21.5 mA（参见NAMUR NE43）
电源导轨
转移特性
输入I
测量范围0.001。。。5000赫兹
分辨率为测量值的0.1%，≥0001 Hz
精度为测量值的0.1%，>0.001 Hz
测量时间<100ms
环境温度的影响0.003%/K（30ppm）
产出I、II
响应延迟≤200ms
产出四
分辨率<10µA
精度<20µA
环境温度的影响0.005%/K（50ppm）
电流隔离
输入I/其他电路d绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输出I、II/其他电路d绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
根据IEC/EN 61010-1，相互输出I、II、III加强绝缘，额定绝缘电压300 Veff
输出III/电源和集体误差基本绝缘符合IEC/EN 61010-1，额定绝缘电压50 Veff
输出III/启动驰基本绝缘符合IEC/EN 61010-1，额定绝缘电压50 Veff
输出III/IV基本绝缘符合IEC/EN 61010-1，额定绝缘电压50 Veff
输出IV/电源和集体误差功能绝缘符合IEC 62103，额定绝缘电压50 Veff
启动控/电源和集体错误功能绝缘符合IEC 62103，额定绝缘电压50 Veff
接口/电源和集体误差功能绝缘符合IEC 62103，额定绝缘电压50 Veff
接口/输出III基本绝缘符合IEC/EN 61010-1，额定绝缘电压50 Veff
KFD2-UFC-EX1.D隔离栅 倍加福P+F
