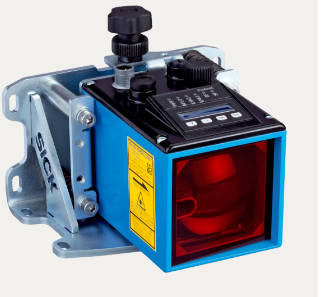

DL100-22HA2101 西克SICK激光距离传感器
订货号
DL100-22AA2101
订货号:
1052690
DL100-22HA2101
订货号:
1052691
DL100-22AA2110
订货号:
1066428
测量范围 0.15 米 ...200 m， 在反光膜“Diamond Grade”上
适用范围 室内的
测量物体 反射器
分辨率 0.1 毫米、0.125 毫米、1 毫米、10 毫米、100 毫米
重复精度 1 毫米 1）
测量准确度 ± 2.5 毫米 2）
响应时间 2 毫秒
输出时间 测量周期与 PLC 请求同步
光源 红色激光 3）
可见红光
光源种类 可见红光
激光等级 2， 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日（IEC 60825-1：2014，EN 60825-1：2014）
典型光点尺寸（距离） 5 mm + （2 mm x 距离，单位： m）
*移动速度 15 米/秒
（*）加速度 ≤ 15 米/秒²
加热装置 ✔
安全技术参数
多 D 101 年
直流平均 0%
1） 统计误差 1 σ，环境条件恒定，*短接通时间 10 min.
2） 在测量范围 150 mm ...180 mm 时，其准确度可达 ± 4 mm.
3） 平均使用寿命：100,000 小时，TU = +25 °C。
数字输出
数量 2 1)
类型 反向脉冲：PNP/NPN
功能 Distance：距离切换输出
Speed：速度输出
Service：激光器老化或低于衰减值下限时发出警告信息（例如脏污，过或低于允许的设备内部温度限值，测量值出现真实性错误，激光器未运行准备就绪，加热装置开启等情况
Laser Off（激光器关闭)
Preset（预设）
*输出电流 IA ≤ 100 mA 2)
多功能输入 (MF) 1 x MF1 3)
1) HIGH = > UV - 3 V / LOW = < 2 V.
2) * 100 nF / 20 mH.
3) HIGH > 12 V / LOW < 3 V.
