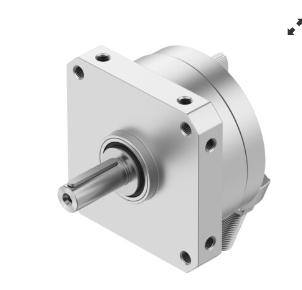

DSM-40-270-P1-A-B技术规格 费斯托角行程驱动器
使用规格
规格
40
6bar 时理论扭矩
20 Nm
摆角
0 deg - 240 deg
位置检测
通过接近开关
技术参数
规格
40
缓冲角度
6.5 deg
旋转角度调节范围
0 deg ... 240 deg
摆角
0 deg ... 240 deg
允许的止动半径
≥40 mm
缓冲
两端带弹性缓冲垫，且同时配备固定挡块
安装位置
可选
微调
-6 deg
工作模式
双作用
结构特点
叶片
位置检测
通过接近开关
符号
00991265
工作压力
0.15 Mpa ... 1 Mpa
工作压力
1.5 bar ... 10 bar
6 bar 时的*摆动频率
2 Hz
重复精度
0.1 deg
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:-:-]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
环境温度
-10 °C ... 60 °C
大停止力
650 N
大轴向力
120 N
大径向力
350 N
6bar 时理论扭矩
20 Nm
允许的转动惯量
0.105 kgm²
产品重量
2870 g
安装方式
通过内螺纹安装
气动接口
G1/8
材料说明
RoHS 合规
驱动轴材料
钢
镀镍
密封件材料
TPE-U(PU)
外壳材料
精制铝合金
1、金属和钢铁加工的自动化生产。
2、化学和制药生产中的流程自动化。
3、机器人和自动化技术的研发和创新。
特点
1、易于控制：FESTO的气动元件可以与各种控制器和传感器配合使用，实现灵活的控制和操作。
2、易于安装：FESTO的气动元件结构简单、易于安装，可以快速投入使用。
3、易于集成：FESTO的产品和解决方案可以轻松集成到现有系统和流程中，提高生产效率和灵活性。
4、高效率：FESTO的产品和解决方案具有高效率和低能耗的特点，能够帮助客户降低生产成本和环境影响。
5、易于维护：FESTO的气动元件采用*的设计和材料，可以减少维护和保养的工作量，降低维护成本。
6、高效率：FESTO的产品和解决方案具有高效率和低能耗的特点，能够帮助客户降低生产成本和环境影响。
