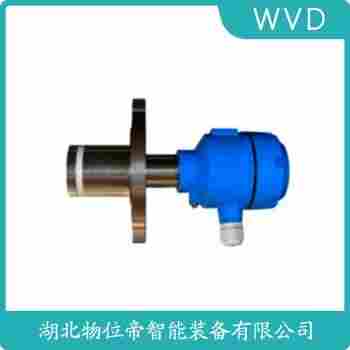

CK5P-101-600 射频导纳电平开关使用方法

CK5P-101-600 射频导纳电平开关使用方法
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
CK5P-101-600 射频导纳电平开关使用方法


CK5P-101-600 射频导纳电平开关是一种高性能的射频控制设备，适用于各种射频信号的控制与调节。以下是该产品的使用方法介绍：
一、产品概述
CK5P-101-600 射频导纳电平开关具有高隔离度、低插入损耗和快速响应等特点，适用于高频段的射频信号控制。该产品广泛应用于无线通信、雷达系统、卫星通信等领域。
二、安装与接线
1. 将CK5P-101-600 射频导纳电平开关按照电路图进行安装，确保其正确接入电路。
2. 连接射频输入端和输出端，使用符合要求的同轴电缆连接。
3. 将电源线连接至开关的电源接口，确保电源电压符合产品规格要求。
三、操作步骤
1. 打开电源开关，启动CK5P-101-600 射频导纳电平开关。
2. 根据实际需求调整导纳电平，通过旋转电平调节旋钮或使用外部控制器进行控制。
3. 监控射频信号，确保信号质量符合要求。
四、注意事项
1. 使用过程中，请勿将产品暴露在高温、潮湿或腐蚀性环境中。
2. 避免长时间连续工作，以防过热。
3. 更换同轴电缆时，注意连接质量，防止接触不良导致信号衰减。
4. 定期检查产品状态，确保其正常工作。
CK5P-101-600 射频导纳电平开关凭借其优良的性能和便捷的操作，为您的高频射频信号控制提供可靠的解决方案。在使用过程中，请遵循以上方法，确保产品稳定运行。
