分体式射频导纳料位计 WTD626-2A4 汉开

分体式射频导纳料位计 WTD626-2A4 汉开
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量探头与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括探头测量、保护及电子单元，具体过程如下：
平衡电桥电路
探头测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖探头时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当探头挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

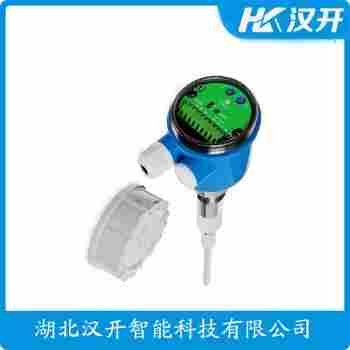

分体式射频导纳料位计 WTD626-2A4 汉开


WTD626-2A4分体式射频导纳料位计是一款高性能的工业测量设备，专为液体和固体料位监测而设计。以下是对该产品的详细介绍：
一、产品特点
1. 分体式设计：WTD626-2A4采用分体式设计，将传感器和显示控制器分离，便于安装和维护。传感器部分直接安装在料位容器上，显示控制器则可放置在操作台上，方便用户读取数据。
2. 射频导纳原理：该产品基于射频导纳原理，通过测量射频信号在介质中的传播特性，实现对料位的测量。相比传统的电容式和超声波式料位计，射频导纳料位计具有更高的抗干扰能力和更广泛的测量范围。
3. 广泛应用：WTD626-2A4适用于各种液体和固体料位监测，如化工、食品、医药、环保等行业。可测量介质包括但不限于水、油、酸碱、粉状、颗粒状等。
4. 度高：该产品具有高精度的测量性能，测量误差小于±1%，确保用户获得准确的料位数据。
5. 抗干扰能力强：WTD626-2A4具备较强的抗干扰能力，可抵御电磁干扰、温度变化等因素的影响，保证测量数据的稳定性。
6. 可视化操作：产品配备大屏幕液晶显示屏，直观显示料位数据、设置参数等信息，方便用户操作。
二、技术参数
1. 测量范围：0-2m（可根据需求定制）
2. 分辨率：0.1mm
3. 精度：±1%
4. 供电电压：12-24VDC
5. 工作温度：-40℃-+85℃
6. 防护等级：IP65
三、产品优势
1. 稳定性高：WTD626-2A4采用材料制造，结构紧凑，具有良好的抗腐蚀性和候性，确保长期稳定运行。
2. 易于安装：产品安装简便，无需*人员操作，降低用户使用成本。
3. 维护方便：分体式设计使得传感器和显示控制器易于拆卸和更换，降低维护难度。
4. 节能环保：产品功耗低，符合节能减排的要求。
之，WTD626-2A4分体式射频导纳料位计凭借其*的性能和广泛的应用领域，成为工业自动化领域不可或缺的测量设备。选择WTD626-2A4，为您的生产过程提供*、稳定的料位监测。
