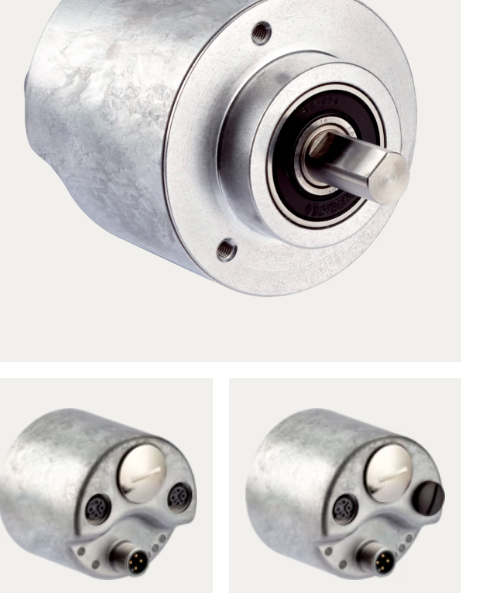

有货AFS60A-S4NB262144德国施克编码器
产品技术
机械规格 实心轴, 夹紧法兰
轴直径 10 mm
直线轴承 19 mm
轴特性 带平面
重量 0.2 kg
材料、轴 不锈钢
材料，法兰 铝
材料、外壳 铝
启动转矩 0.5 Ncm (+20 °C)
工作转矩 0.3 Ncm (+20 °C)
軸負荷
80 N (径向)
40 N (轴向)
工作转速 ≤ 9,000 min⁻¹ 1)
转动惯量 6.2 gcm²
轴承使用寿命 3 x 10^9 圈
角加速度 ≤ 500,000 rad/s²
MTTFD（平均致危失效前时间） 80 年 (EN ISO 13849-1) 1)
1) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
每圈步数（*分辨率） 262,144 (18 bit)
误差限值 G 0.03° 1)
重复标准偏差 σr 0.002° 2)
1) 根据 DIN ISO 1319-1，上方和下方误差限值情况取决于安装情况，值适用于对称情况，即上、下方向的偏差量相同.
2) 根据 DIN ISO 55350-13；68.3% 的测得值处于范围内.
通讯接口 PROFINET
编码器配置 V4.1 class3
数据传输率 10 Mbit/s, 100 Mbit/s
的传输介质 CAT 5e 电缆
初始化时间 6 s
周期时间 ≤ 1 ms
参数
每圈步数
PRESET
计数方向
用于转速计算的采样率
用于速度值输出的单位
可用诊断数据
低和高温度
大速度
计数器电源
工作时间计数器电源/启动
用于测量方向变化、动作数量 cw 动作数量 ccw 的计数器
大工作电压
