倍加福编码器ECA30PL-01A1A-SG1C1
THI58N-0TAK0R6TN-01024
产品资料
ECA30PL - SSI
恒力开度仪旋转编码器
带 SSI 接口的恒力开度仪旋转编码器
显示详情
主要优势一览
坚固的铝制卷筒外壳
使用螺纹主轴卷收缆线时的卷筒行程
带钢头的波纹管
齐全的附件
外壳可选择带有涂层（硬涂层）
防锈耐酸测量缆线
SSI 接口
无需磨损磁性抽样
提供预设功能的额外按钮（仅模型特征 SB2、SG2）
通用规格
检测类型 磁性采样
设备类型 带 SSI 接口的高端系列
测量范围 1000 ... 60000 mm
结构类型 80 mm、130 mm、190 mm
分辨率 恒力开度仪：
80 mm 设计：0.024 mm
130 mm 设计：0.041 mm
190 mm 设计：0.059 mm
编码器：
25 位（13 位/转）
电气技术规格
工作电压 UB 4,75 ... 30 V DC
空载电流 I0 类型 50 mA
功耗 P0 大约 1,5 W
可用前的时间延迟 tv < 450 ms
输出码 格雷码，二进制码
Code course（计数方向） 可调
输入 1
输入类型 选择计数方向（顺时针/逆时针）
信号电压
高 4.75 V ...UB （顺时针递减）
低 0 ... 2 V 或未连接 （顺时针递增）
输入电流 < 6 mA
环境条件
环境温度 -30 ... 70 °C (-22 ... 158 °F)
工作温度 -30 ... 70 °C (-22 ... 158 °F)
存储温度 -30 ... 70 °C (-22 ... 158 °F)
相对湿度 98 % ，无冷凝
机械规格
绳直径 1,35 mm
弯曲半径 *小 17 mm
破断力 *小 1227 N
材料
恒力开度仪 氧化铝 或 铝 带 Hart Coat 涂层
旋转编码器 外壳: 镀镍钢
法兰：铝
法兰 铝
带 不锈钢 1.4401/316
使用寿命 可达 106 次循环

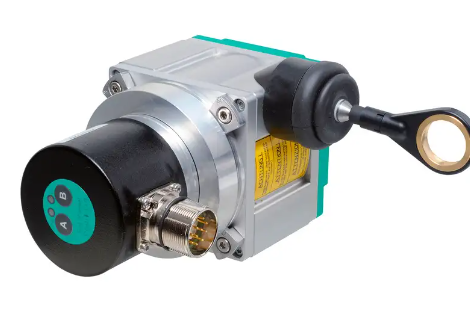

实物图片
倍加福编码器ECA30PL-01A1A-SG1C1
